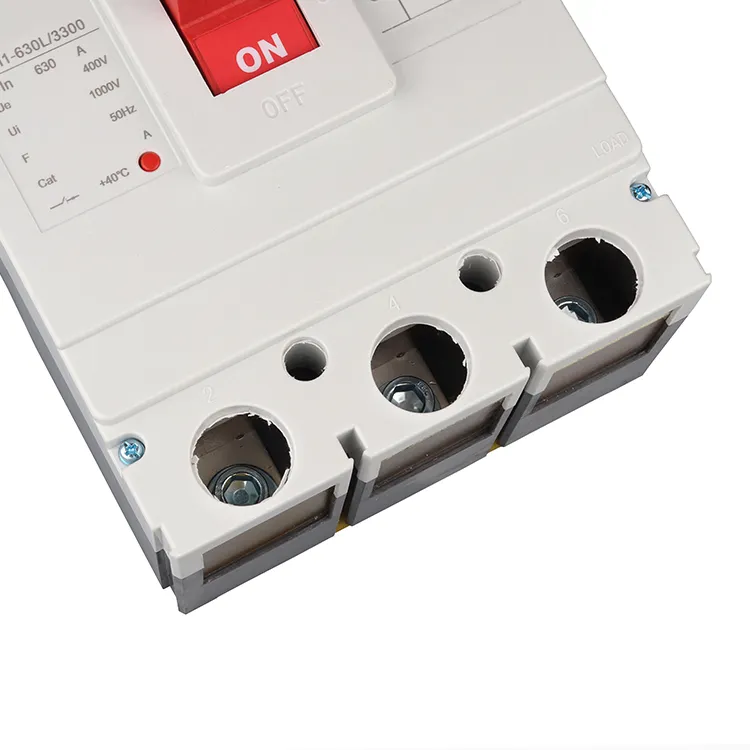

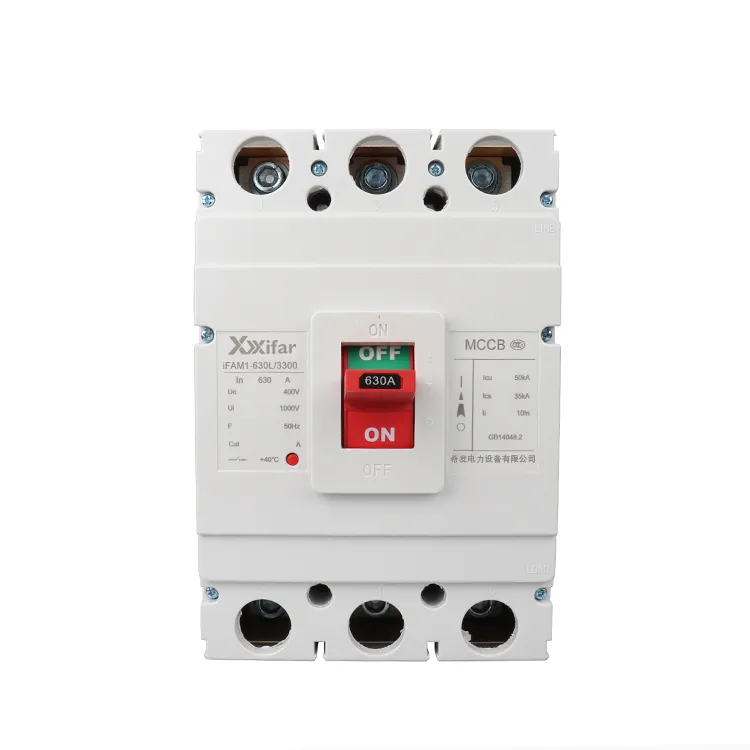

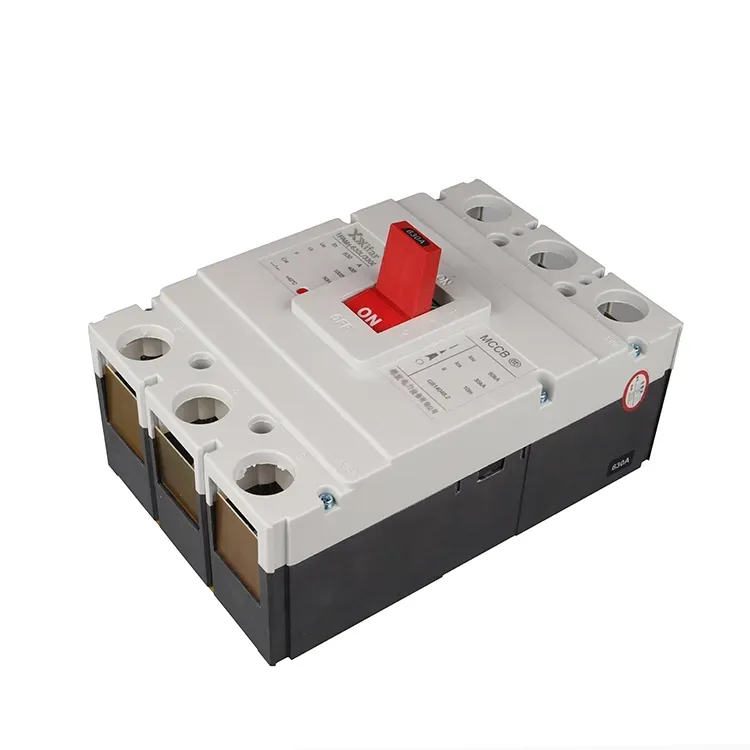

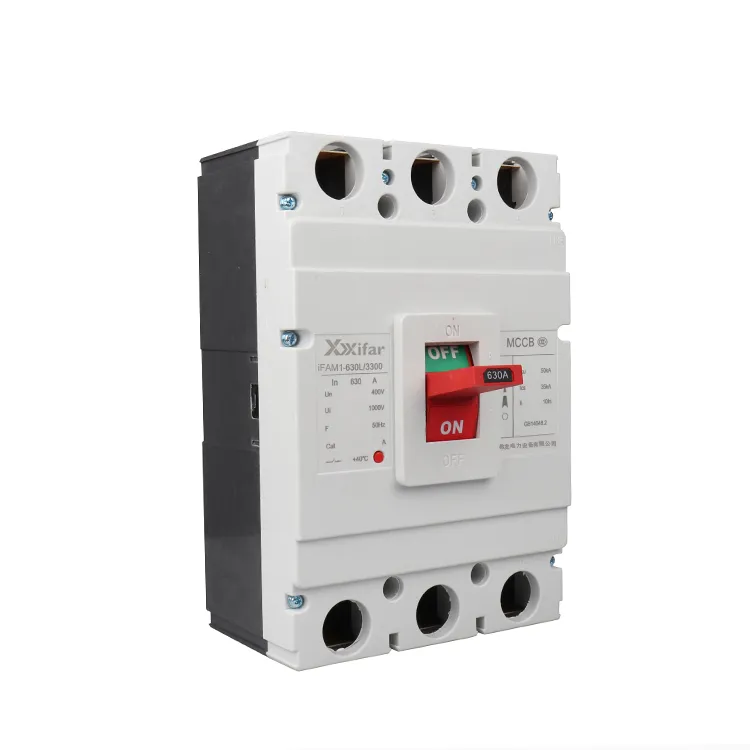

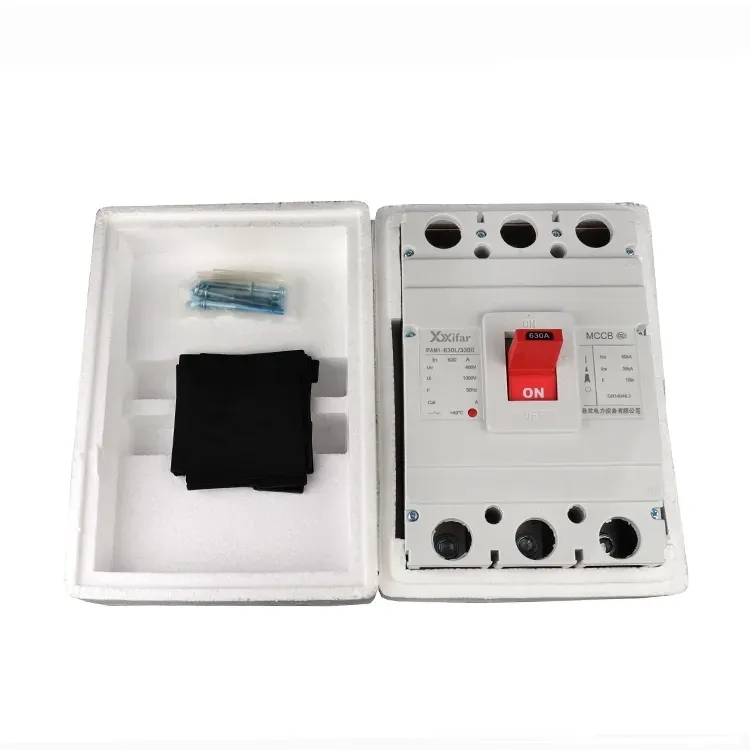

Διακόπτης κυκλώματος 630a 3p Θερμική Μαγνητική Μορφωτή Θήκη

Ένας διακόπτης κυκλώματος 630a με θερμική μαγνητική χυτή θήκη είναι μια ουσιώδης και σημαντική προστατευτική συσκευή που χρησιμοποιείται σε σύστημα διανομής ισχύος χαμηλής τάσης. Υιοθετεί ένα πλήρως κλειστό μονωτικό περίβλημα, του οποίου το MCCB ενσωματώνει βασικά εξαρτήματα, όπως το σύστημα επαφής, τη μονάδα πυρόσβεσης τόξου και τον μηχανισμό ενεργοποίησης σε μια συμπαγή δομή.

Επειδή έχει σχεδιαστεί ως σφραγισμένη μονάδα, ένας διακόπτης κυκλώματος 630a με θερμική μαγνητική χυτή θήκη δεν προορίζεται γενικά για αποσυναρμολόγηση ή επισκευή. Εφαρμόζεται ευρέως σε βιομηχανικές και εμπορικές εγκαταστάσεις για να προσφέρει προστασίες σε κυκλώματα μεσαίας και μικρής χωρητικότητας, που συνήθως χρησιμεύουν ως συσκευές προστασίας διακλάδωσης ή τέλους γραμμής.

Εντός της κατηγορίας των αυτόματων διακοπτών, οι διακόπτες κυκλώματος με χυτή θήκη τοποθετούνται ανάμεσα στους διακόπτες κυκλώματος αέρα από τους οποίους χρησιμοποιούνται συνήθως ως κύριοι εισαγωγείς στα συστήματα διανομής και στους διακόπτες κυκλώματος μινιατούρες, από τους οποίους χρησιμοποιούνται συνήθως σε οικιακές και ελαφριές εφαρμογές

Οι τυπικές θήκες εφαρμογής ενός διακόπτη κυκλώματος 630a 3p με θερμική μαγνητική χυτή θήκη περιλαμβάνουν κυκλώματα προστασίας κινητήρα, πλακέτες διανομής και γραμμές τροφοδοσίας για εξοπλισμό μεσαίου μεγέθους.

Παράμετρος διακόπτη κυκλώματος θερμικής μαγνητικής χυτευμένης θήκης 630a 3p:

630a 3p θερμική μαγνητική χυτή θήκη ασφαλειοδιακόπτης κυκλώματος Λειτουργικά χαρακτηριστικά

1. Προστασία υπερφόρτωσης:

Σε έναν διακόπτη κυκλώματος 630a 3p με θερμική μαγνητική χυτή θήκη, η προστασία υπερφόρτωσης ονομάζεται επίσης προστασία για μεγάλο χρονικό διάστημα. Η προστασία υπερφόρτωσης βασίζεται στη θερμική παραμόρφωση μιας διμεταλλικής λωρίδας. Ο χρόνος ενεργοποίησης ακολουθεί ένα χαρακτηριστικό αντίστροφο χρόνου: υψηλότερο ρεύμα οδηγεί σε ταχύτερη ενεργοποίηση. Αυτό προστατεύει τους αγωγούς και τον εξοπλισμό από υπερθέρμανση υπό συνθήκες παρατεταμένης υπερφόρτωσης.

2. Προστασία από βραχυκύκλωμα

Συνήθως, η προστασία από βραχυκύκλωμα εφαρμόζεται με τη χρήση στιγμιαίας προστασίας σε έναν διακόπτη κυκλώματος 630a με θερμική μαγνητική μορφοποιημένη θήκη 630a. Η μονάδα μαγνητικού ταξιδιού παρέχει στιγμιαία προστασία. Όταν το ρεύμα φτάσει περίπου το 8 έως 12 φορές την ονομαστική τιμή, ο διακόπτης κυκλώματος με θερμική μαγνητική χυτή θήκη ενεργοποιείται εντός μισού κύκλου συχνότητας ισχύος, που είναι περίπου 10 ms. Αυτό διασφαλίζει ότι η διακοπή θα συμβεί πριν το ρεύμα βραχυκυκλώματος φτάσει στο αποκορύφωμά του.

3. Προστασία από υποτάσεις

Με την εγκατάσταση απελευθέρωσης χαμηλής τάσης, η ενεργοποίηση συμβαίνει εάν η τάση πέσει κάτω από το 70% της ονομαστικής τιμής για περισσότερο από 1 δευτερόλεπτο. Η στιγμιαία απενεργοποίηση συμβαίνει εάν η τάση πέσει κάτω από το 35% της ονομαστικής τιμής. Αυτή η λειτουργία βοηθά στην αποφυγή ζημιών στους κινητήρες που προκαλούνται από λειτουργία χαμηλής τάσης.

4. Προστασία από διαρροή γείωσης

Οι διακόπτες κυκλώματος 630a 3p με θερμική μαγνητική χυτή θήκη με ενσωματωμένες ηλεκτρονικές μονάδες προστασίας μπορούν να ανιχνεύσουν το υπολειπόμενο ρεύμα μέσω ενός μετασχηματιστή ρεύματος μηδενικής ακολουθίας.  Πραγματοποιείται ενεργοποίηση εάν η μονάδα διαρροής ανιχνεύσει πάνω από 30 mA για προσωπική προστασία και 300 mA για πυροπροστασία. Ο χρόνος ενεργοποίησης είναι γενικά μέσα σε 0,1 δευτερόλεπτα.
