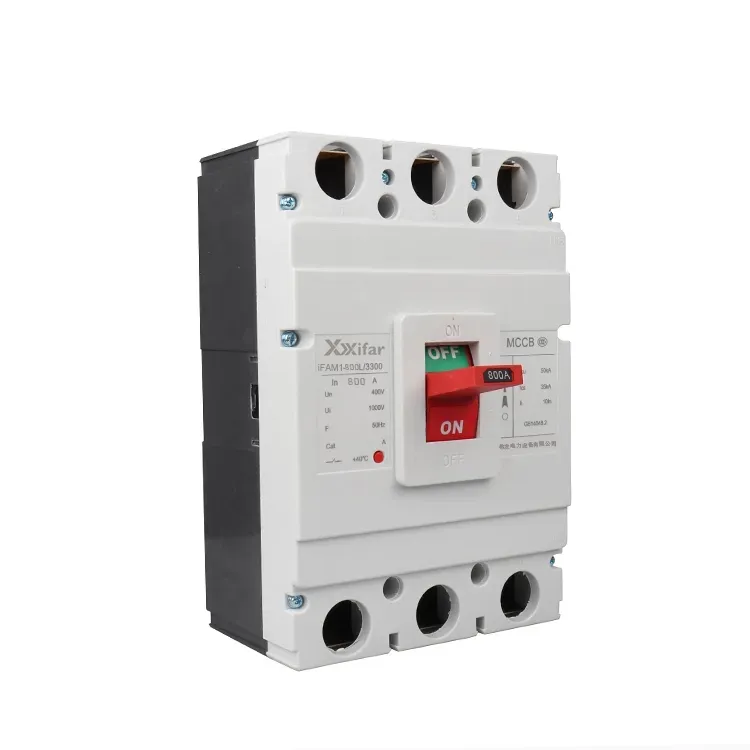

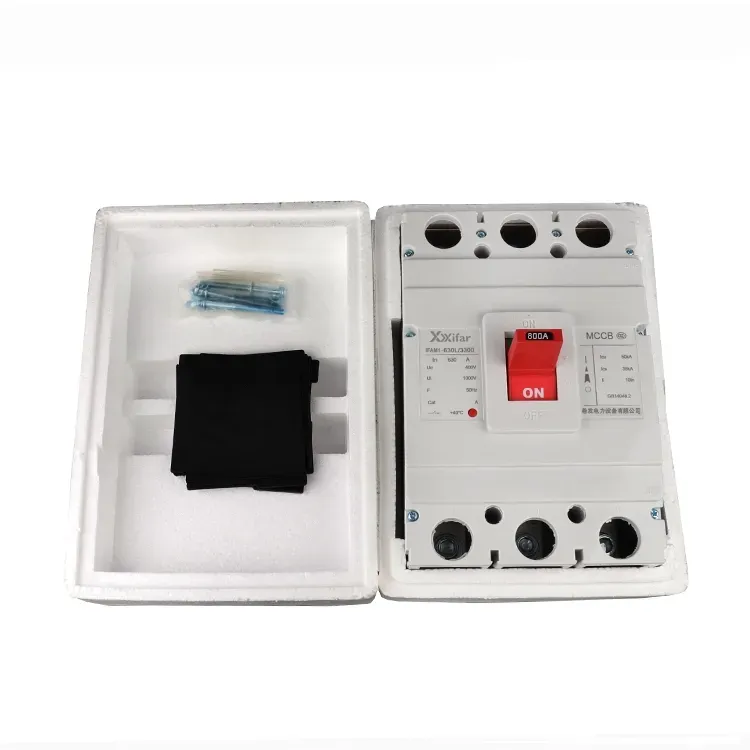

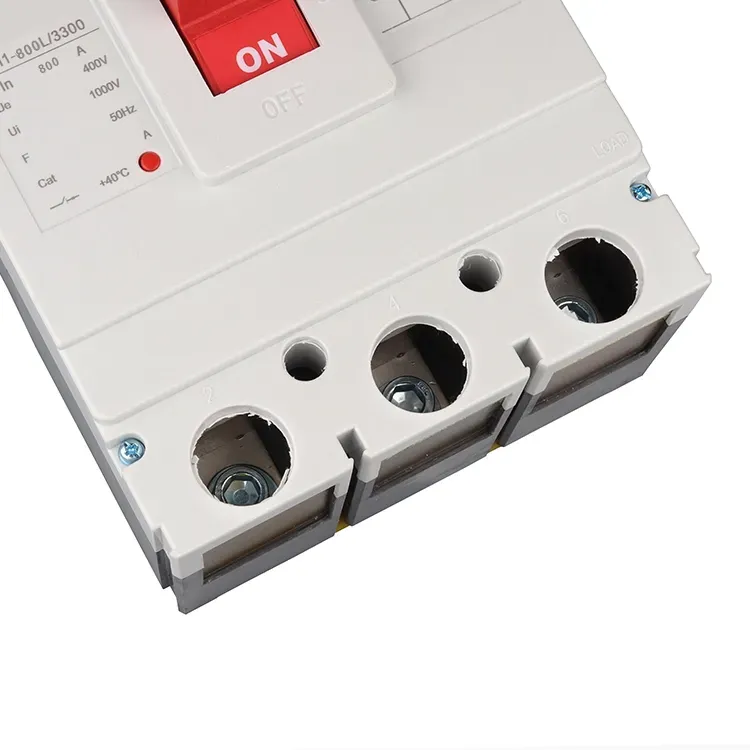

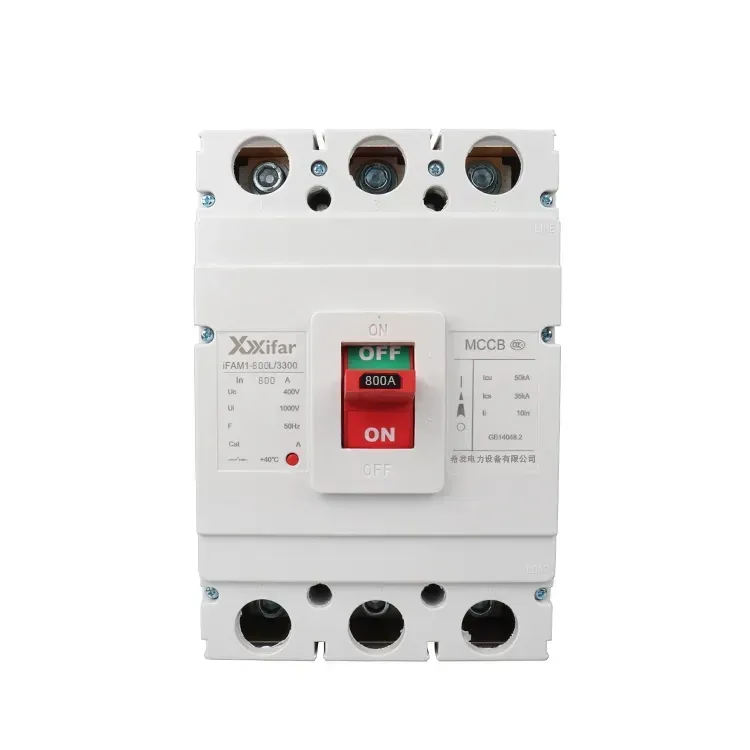

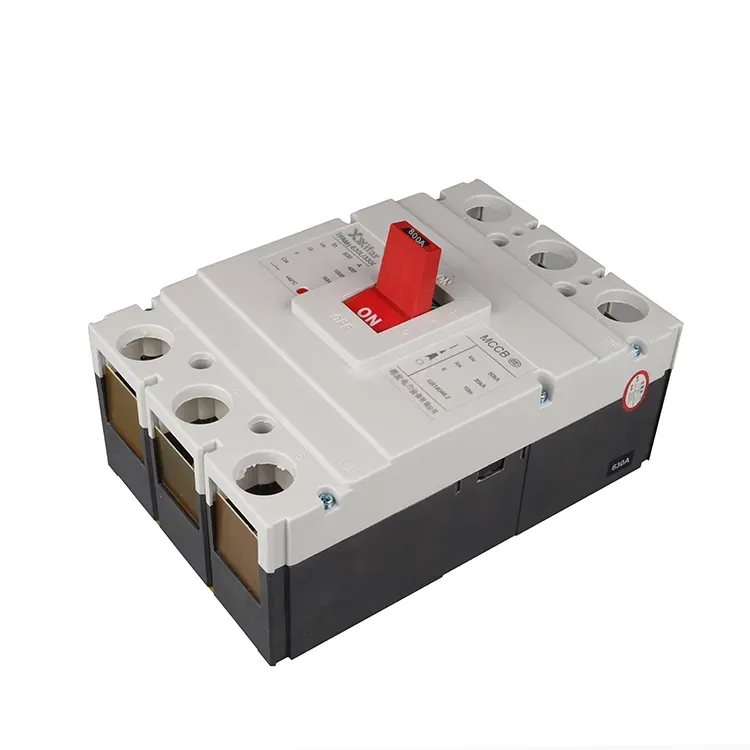

Διακόπτης κυκλώματος 400v 800a Χυτευμένη μονωμένη θήκη

Ένας διακόπτης κυκλώματος 400v 800a με μονωμένη θήκη MCCB είναι ένας τύπος διακόπτη κυκλώματος χαμηλής τάσης που διαθέτει ένα χυτευμένο μονωτικό περίβλημα με μόνωση αέρα. Χρησιμοποιείται ευρέως σε συστήματα διανομής ισχύος για τη διακοπή ή την απομόνωση κανονικών ρευμάτων καθώς και ρευμάτων σφάλματος εντός της ονομαστικής περιοχής, γεγονός που διασφαλίζει την ασφάλεια των ηλεκτρικών γραμμών και του εξοπλισμού. η εσωτερική δομή ενός διακόπτη κυκλώματος 400v 800a με μονωμένη θήκη MCCB περιλαμβάνει συνήθως κινούμενες και σταθερές επαφές, έναν μηχανισμό λειτουργίας και μονάδες ενεργοποίησης, όπως θερμικές και μαγνητικές απελευθερώσεις. Αυτά τα εξαρτήματα επιτρέπουν στον διακόπτη κυκλώματος με μονωμένη θήκη 400v 800a να παρέχει τόσο μεγάλη χρονική καθυστέρηση όσο και στιγμιαία προστασία. Οι τακτικοί τύποι διαδρομών ενός διακόπτη κυκλώματος με μονωμένη θήκη 400v 800a περιλαμβάνουν μόνο μαγνητικές, θερμομαγνητικές και ηλεκτρονικές απελευθερώσεις.

Ορισμός χυτευμένου μονωμένου διακόπτη κυκλώματος

Ένας διακόπτης κυκλώματος με μονωμένη θήκη 400v 800a MCCB τοποθετείται ανάμεσα σε μικροσκοπικούς διακόπτες κυκλώματος, οι οποίοι ονομάζονται επίσης MCB και διακόπτες κυκλώματος αέρα, οι οποίοι ονομάζονται ACB, όσον αφορά τη χωρητικότητα και την εφαρμογή. Ένας διακόπτης κυκλώματος 400v με μονωμένη θήκη καλύπτει γενικά ένα εύρος ρεύματος από 10A έως 1600A. Με θερμομαγνητικές ή ηλεκτρονικές μονάδες τροφοδοσίας κλεισμένες σε χυτή θήκη, είναι κατάλληλο για προστασία και έλεγχο σε διάφορα επίπεδα ενός συστήματος διανομής χαμηλής τάσης.

Χυτό μονωμένο θήκη διακόπτη κυκλώματος Λειτουργία και χαρακτηριστικά

Οι μονάδες θερμικής μαγνητικής απενεργοποίησης συνδυάζουν ένα διμεταλλικό στοιχείο για προστασία από υπερφόρτωση με μαγνητικό μηχανισμό για προστασία από βραχυκύκλωμα. Οι ηλεκτρονικές μονάδες ταξιδιού, από την άλλη πλευρά, επιτρέπουν πιο ακριβή προσαρμογή των ρυθμίσεων προστασίας, συνήθως εντός εύρους ανοχής 10%-20%. Είναι ιδιαίτερα χρήσιμα σε κυκλώματα κινητήρων όπου ο διακόπτης κυκλώματος MCCB με μονωμένη θήκη 400v 800a πρέπει να περνά μέσα από υψηλά ρεύματα εισόδου, με μαγνητικά επίπεδα λήψης συχνά πάνω από το δεκαπλάσιο του ονομαστικού ρεύματος.

Χυτευμένη μονωμένη θήκη διακόπτη κυκλώματος Εφαρμογές

Ένας διακόπτης κυκλώματος με μονωμένη θήκη 400v 800a MCCB μπορεί να χρησιμοποιηθεί ως τροφοδότης σε πρωτεύοντα, δευτερεύοντα ή τριτογενή συστήματα διανομής και είναι επίσης κατάλληλοι ως εισερχόμενοι διακόπτες σε δευτερεύοντα και τριτογενή επίπεδα. Η τελική τους ικανότητα διακοπής βραχυκυκλώματος, που συνήθως κυμαίνεται από 36 kA έως 120 kA, είναι σημαντικά υψηλότερη από αυτή των μικροσκοπικών διακοπτών κυκλώματος, οι οποίοι συνήθως πέφτουν μεταξύ 6 kA και 10 kA.

Μορφοποιημένος μονωμένος διακόπτης κυκλώματος Θέματα επιλογής

Οι βασικοί παράγοντες για την επιλογή ενός MCCB περιλαμβάνουν το μέγεθος του πλαισίου και το ονομαστικό ρεύμα, όπως 100A ή 250A, τις ρυθμίσεις της μονάδας ταξιδιού, όπως Ir = 1,2In ή 5In, την ικανότητα θραύσης και τα απαιτούμενα χαρακτηριστικά καμπύλης διαδρομής, όπως λειτουργίες μεγάλης και σύντομης χρονικής καθυστέρησης.

Χυτευμένη μονωμένη θήκη διακόπτη κυκλώματος Τεχνική σύγκριση

Οι θερμομαγνητικοί διακόπτες κυκλώματος με μονωμένη θήκη 400v 800a έχουν σχετικά απλή δομή αλλά χαμηλότερη ακρίβεια, με ανοχές περίπου ±20%. Οι ηλεκτρονικές μονάδες ταξιδιού, που συχνά βασίζονται στην ανίχνευση πηνίου Rogowski, προσφέρουν βελτιωμένη ακρίβεια και αντιστάθμιση θερμοκρασίας, γεγονός που καθιστά τους διακόπτες κυκλώματος με μονωμένη θήκη 400v 800a πιο κατάλληλους για κρίσιμα κυκλώματα ή εφαρμογές που απαιτούν επιλεκτικό συντονισμό.

Παράμετρος διακόπτη κυκλώματος διαμορφωμένης μονωμένης θήκης 400v 800a:
