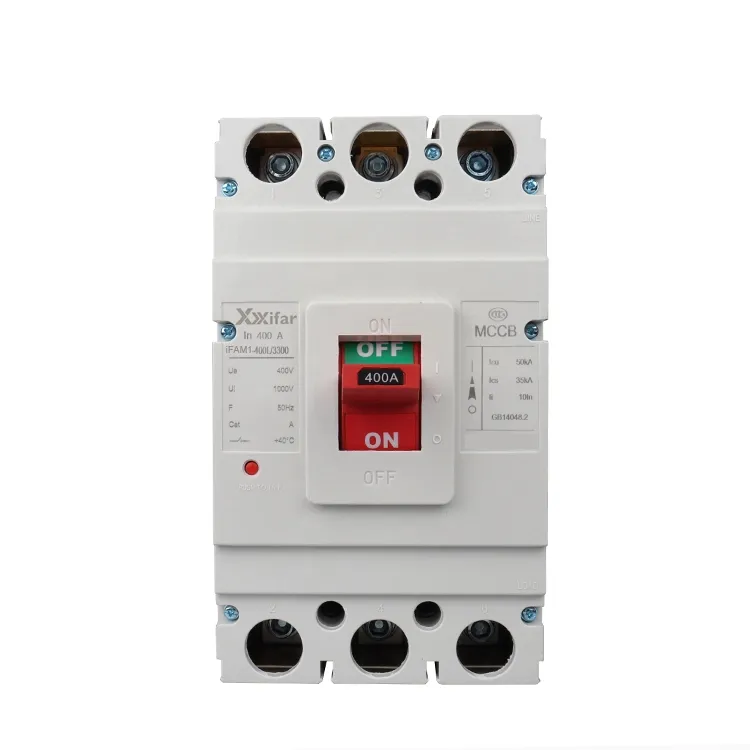

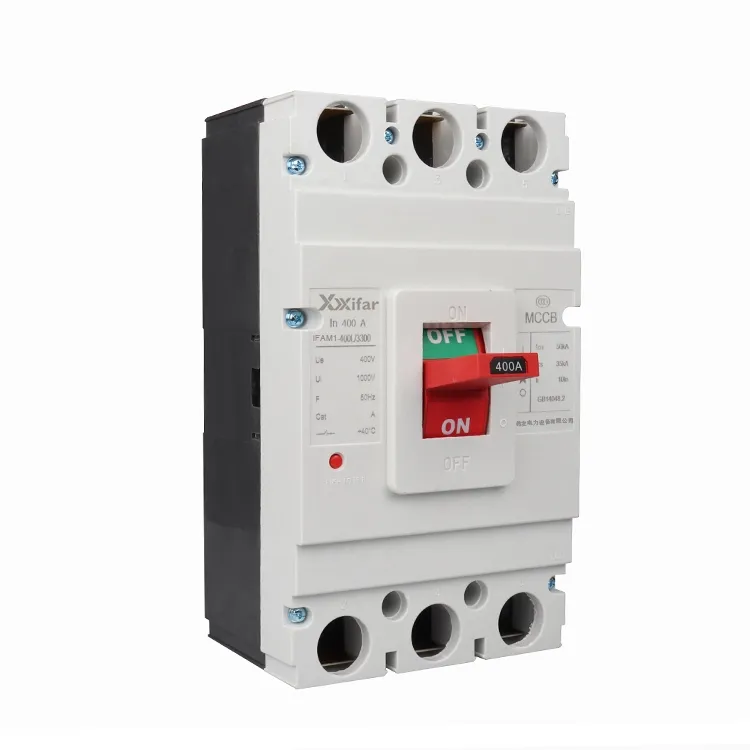

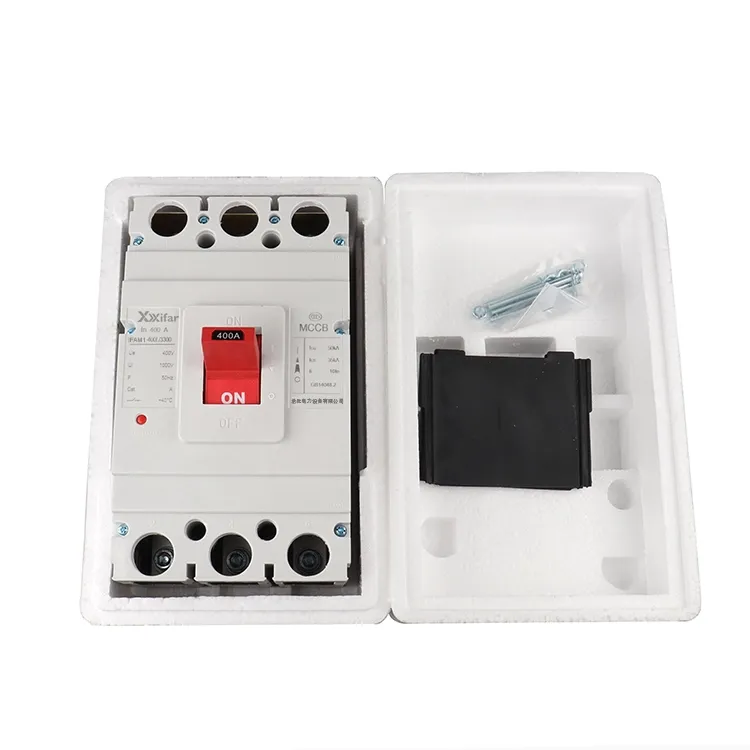

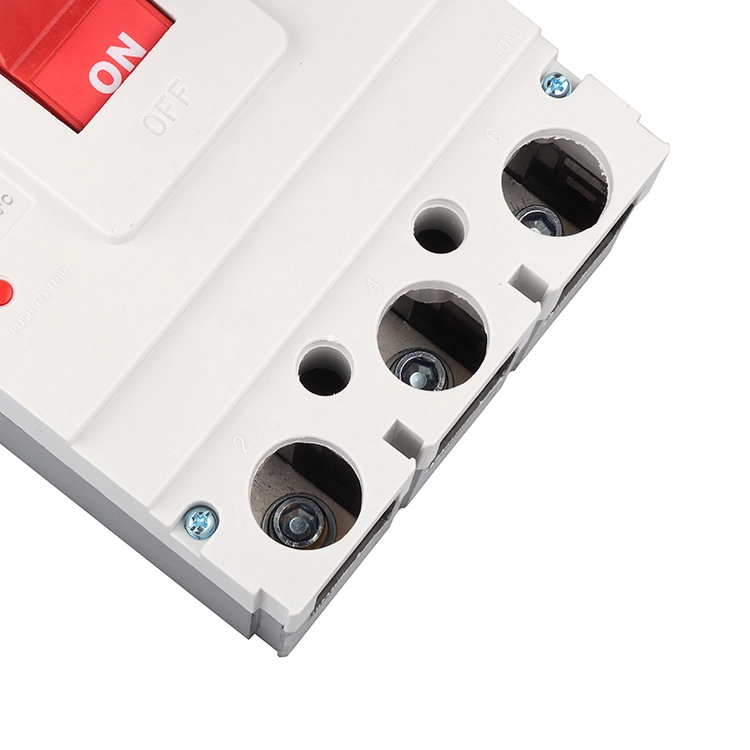

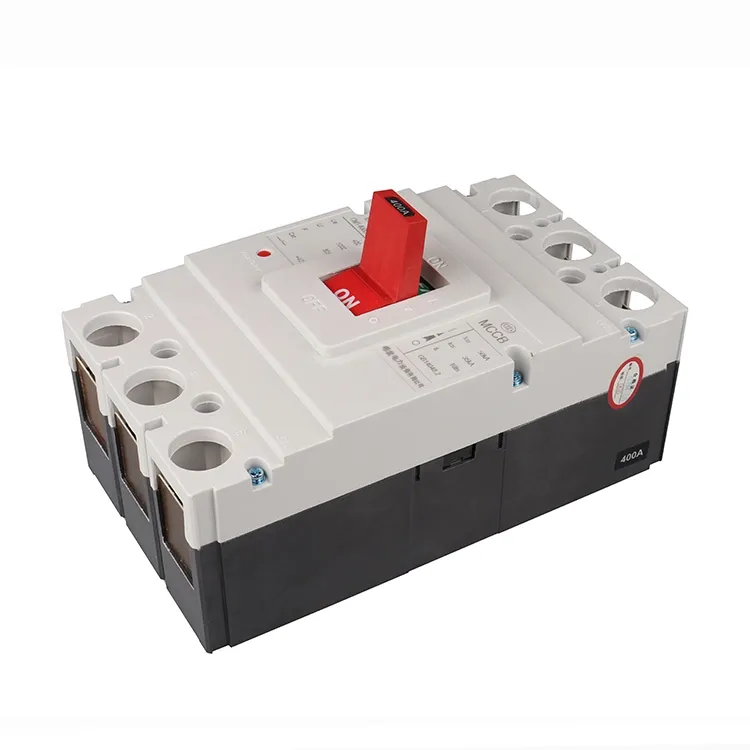

400a 3p Mccb Enclosed Molded Case Switch

Ένας κλειστός διακόπτης θήκης 400a 3p mccb είναι ένας τύπος διακόπτη με χυτευμένο μονωτικό περίβλημα και μόνωση αέρα. Συνήθως εγκαθίσταται και εφαρμόζεται σε συστήματα διανομής χαμηλής τάσης για να διακόπτει ή να απομονώνει τόσο τα κανονικά ρεύματα όσο και τα ρεύματα σφάλματος εντός της ονομαστικής περιοχής, γεγονός που βοηθά στην προστασία των καλωδίων και του ηλεκτρικού εξοπλισμού. Οι συνήθεις μέθοδοι ενεργοποίησης για διακόπτη κλειστού καλουπιού θήκης 400a 3p mccb περιλαμβάνουν μόνο μαγνητικές, θερμομαγνητικές και ηλεκτρονικές μονάδες διακοπής.

Ένα μαγνητικό ταξίδι λειτουργεί αποκλειστικά υπό συνθήκες βραχυκυκλώματος. Με άλλα λόγια, ο διακόπτης κλειστής θήκης 400a 3p mccb ενεργοποιείται μόνο όταν παρουσιαστεί σφάλμα, όπως βραχυκύκλωμα. Αυτός ο τύπος χρησιμοποιείται συχνά σε κυκλώματα θέρμανσης ή σε κυκλώματα κινητήρα όπου παρέχεται ήδη ξεχωριστή προστασία υπερφόρτωσης.

Οι μονάδες θερμικής μαγνητικής απενεργοποίησης ανταποκρίνονται τόσο σε βραχυκυκλώματα όσο και σε παρατεταμένο ρεύμα. Εάν το ρεύμα υπερβεί τα 400A για μια ορισμένη περίοδο ή συμβεί βραχυκύκλωμα, ο διακόπτης 400a 3p mccb με χυτή θήκη θα απενεργοποιηθεί. Επειδή συνδυάζει δύο μηχανισμούς προστασίας, μερικές φορές αναφέρεται ως συνδυασμένη ή διπλή διαδρομή σε έναν κλειστό διακόπτη χυτευμένης θήκης 400a 3p mccb, ο οποίος χρησιμοποιείται συνήθως στη γενική διανομή ισχύος.

Οι ηλεκτρονικές μονάδες ταξιδιού αντιπροσωπεύουν μια πιο προηγμένη και ώριμη λύση. Με αυτόν τον τύπο, μπορούν να προσαρμοστούν παράμετροι όπως η μαγνητική λήψη, οι θερμικές ρυθμίσεις και η καθυστέρηση ενεργοποίησης, καθιστώντας τον κλειστό χυτευμένο διακόπτη θήκης 400a 3p mccb κατάλληλο για ένα ευρύτερο φάσμα εφαρμογών. Ωστόσο, αυτή η πρόσθετη ευελιξία συνήθως συνοδεύεται από υψηλότερο κόστος.

Εκτός από αυτούς τους τύπους, υπάρχουν χυτευμένοι διακόπτες κυκλώματος που έχουν σχεδιαστεί ειδικά για προστασία κινητήρα. Για τέτοιες εφαρμογές, η ρύθμιση μαγνητικής απενεργοποίησης είναι συνήθως υψηλότερη, που είναι περισσότερο από δέκα φορές το ονομαστικό ρεύμα, έτσι ώστε ο διακόπτης κυκλώματος της θήκης να μπορεί να αντέξει το υψηλό ρεύμα εισόδου κατά την εκκίνηση του κινητήρα χωρίς άσκοπη ενεργοποίηση, ενώ εξακολουθεί να παρέχει προστασία σε συνθήκες σφάλματος.

Παράμετρος διακόπτη εσώκλειστης χυτευμένης θήκης 400a 3p mccb:

Λειτουργίες 400a 3p mccb διακόπτη κλειστού καλουπιού θήκης Αξεσουάρ

Τα αξεσουάρ επεκτείνουν και συμπληρώνουν τις βασικές λειτουργίες ενός διακόπτη κλειστής θήκης 400a 3p mccb. Προσθέτουν επιλογές ελέγχου και ενισχύουν τις λειτουργίες προστασίας για να τις κάνουν αναπόσπαστο μέρος της συσκευής. Τα κοινά αξεσουάρ ενός διακόπτη κλειστής θήκης 400a 3p mccb περιλαμβάνουν βοηθητικές επαφές, επαφές συναγερμού, μονάδες διακοπής διακλάδωσης, απελευθερώσεις κάτω τάσης, χειριστές κινητήρα και εξωτερικές περιστροφικές λαβές.

1) Βοηθητικές επαφές

Οι βοηθητικές επαφές χρησιμοποιούνται κυρίως για να υποδείξουν εάν ο διακόπτης κλειστής θήκης 400a 3p mccb είναι ανοιχτός ή κλειστός, αλλά δεν δείχνουν εάν έχει προκύψει σφάλμα. Συνδέονται στο κύκλωμα ελέγχου. Για διακόπτες κυκλώματος διαμορφωμένης θήκης, μεγέθους πλαισίου 400A και άνω, διατίθενται διαμορφώσεις δύο κανονικά ανοιχτών και δύο κανονικά κλειστών επαφών με θερμικό ρεύμα περίπου 6Α. Ένα μέγεθος πλαισίου 100Α χρησιμοποιεί συνήθως μια επαφή εναλλαγής μονής διακοπής, ενώ τα 225Α και 250Α και για υιοθέτηση μιας δομής επαφής γέφυρας με συμβατικό θερμικό ρεύμα περίπου 3Α.

2) Επαφές συναγερμού

Οι επαφές συναγερμού έχουν σχεδιαστεί για να σηματοδοτούν όταν ο διακόπτης κλειστής θήκης 400a 3p mccb ενεργοποιείται αυτόματα λόγω σφαλμάτων όπως υπερφόρτωση, βραχυκύκλωμα ή χαμηλή τάση. Το ρεύμα λειτουργίας τους είναι γενικά AC 380V στα 0,3A ή DC 220V στα 0,15A, αλλά συνήθως δεν υπερβαίνει το 1A. Ωστόσο, το θερμικό ρεύμα συνήθως κυμαίνεται από 1 έως 2,5 Α.

3) Μονάδα Ταξιδίου Shunt

Μια μονάδα διακλάδωσης επιτρέπει το απομακρυσμένο άνοιγμα του διακόπτη κλειστής θήκης 400a 3p mccb. Η τάση λειτουργίας του μπορεί να είναι ανεξάρτητη από την τάση του κύριου κυκλώματος. Προορίζεται για σύντομη λειτουργία και ο χρόνος ενεργοποίησης του πηνίου δεν πρέπει κανονικά να υπερβαίνει το ένα δευτερόλεπτο, διαφορετικά το πηνίο μπορεί να καταστραφεί.

Για να αποφευχθεί η εξάντληση του πηνίου, ένας μικροδιακόπτης συνδέεται σε σειρά με το πηνίο διακλάδωσης. Όταν το πηνίο ενεργοποιείται, ο οπλισμός έλκεται, γεγονός που κάνει τον μικροδιακόπτη να αλλάξει από μια κανονικά κλειστή σε μια κανονικά ανοιχτή κατάσταση. Αυτό διακόπτει το κύκλωμα ελέγχου, οπότε ακόμα και αν κρατήσετε πατημένο το κουμπί, το πηνίο δεν θα παραμείνει ενεργοποιημένο. Αυτός ο σχεδιασμός προστατεύει αποτελεσματικά το πηνίο από υπερθέρμανση. Μόλις μηδενιστεί και κλείσει ξανά ο διακόπτης κλειστής θήκης 400a 3p mccb, ο μικροδιακόπτης επιστρέφει στην κανονικά κλειστή του θέση. Οι μονάδες διακλάδωσης είναι διαθέσιμες σε διάφορες τάσεις ελέγχου και συχνότητες για να ταιριάζουν σε διαφορετικές εφαρμογές.

4) Στην ενότητα Αποδέσμευση τάσης

Η απελευθέρωση υπό τάση χρησιμοποιείται για την προστασία των κυκλωμάτων και του εξοπλισμού τροφοδοσίας από συνθήκες χαμηλής τάσης. Το πηνίο του συνδέεται με την πλευρά τροφοδοσίας του διακόπτη κυκλώματος της διαμορφωμένης θήκης και ο διακόπτης μπορεί να κλείσει μόνο όταν το πηνίο είναι ενεργοποιημένο. Εάν η τάση είναι πολύ χαμηλή, δεν μπορεί να κλείσει ο διακόπτης κλειστής θήκης 400a 3p mccb. Είναι σημαντικό να διασφαλίσετε ότι η τάση του συστήματος ταιριάζει με την ονομαστική τάση της απελευθέρωσης κάτω τάσης. Το εύρος λειτουργίας είναι συνήθως μεταξύ 70% και 35% της ονομαστικής τάσης. Αυτές οι συσκευές είναι επίσης διαθέσιμες σε διαφορετικές ονομασίες τάσης και συχνότητες για διάφορες εφαρμογές.

5) Μηχανισμός χειριστή κινητήρα

Οι χειριστές κινητήρα χρησιμοποιούνται για αυτόματο και απομακρυσμένο κλείσιμο και άνοιγμα διακοπτών κυκλώματος. Υπάρχουν δύο κύριοι τύποι, οι οποίοι είναι μηχανοκίνητοι και ηλεκτρομαγνητικοί. Οι μηχανισμοί που κινούνται με κινητήρα χρησιμοποιούνται γενικά για διακόπτες κυκλώματος MCCB με χυτή θήκη με μέγεθος πλαισίου 400A και άνω, ενώ οι ηλεκτρομαγνητικοί χειριστές είναι πιο κατάλληλοι για MCCB με ονομαστική τιμή 225A και κάτω.
