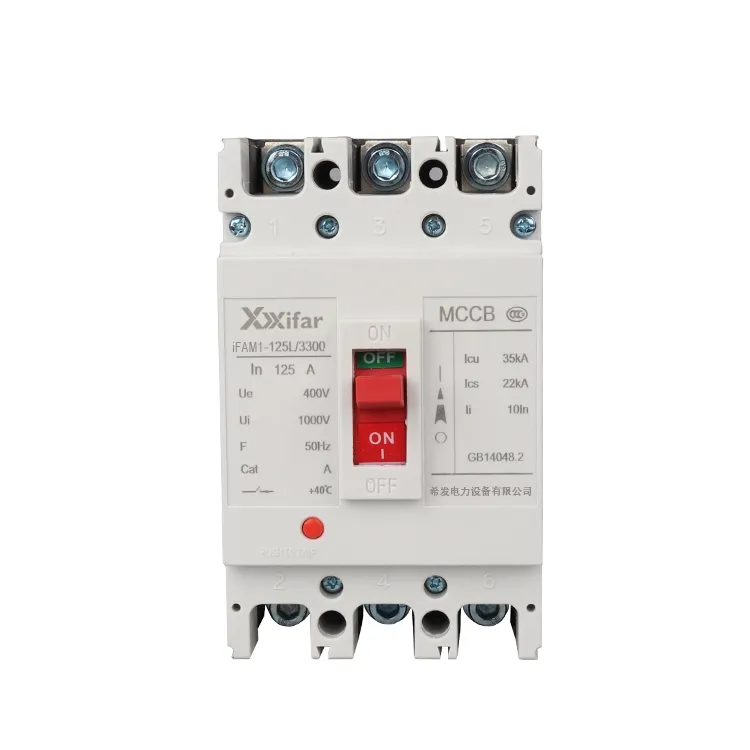

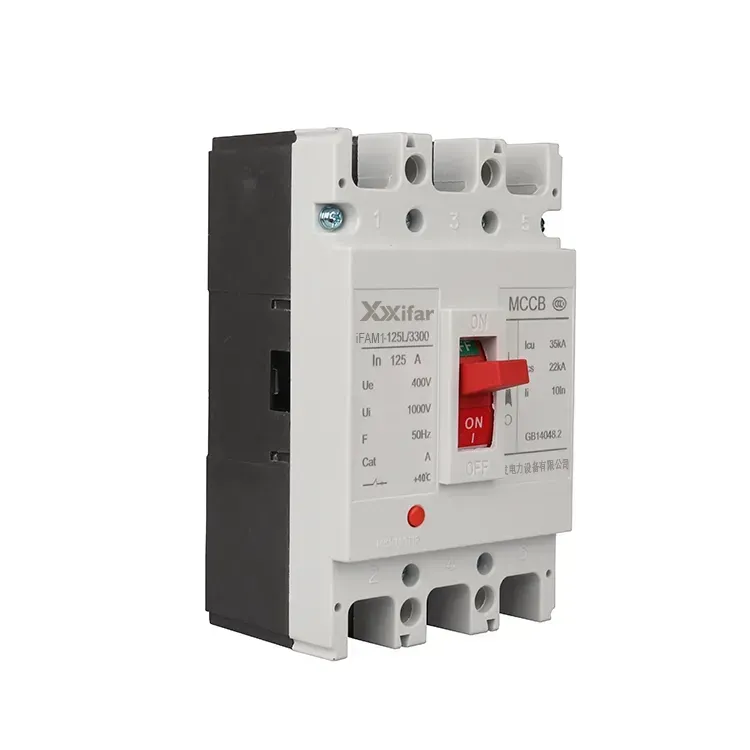

Ένας διακόπτης κυκλώματος 3p 100a mccb 400v είναι ένας τύπος προστατευτικής συσκευής που χρησιμοποιείται συνήθως στο σύστημα διανομής 400V. Είναι γνωστό ότι το περίβλημα ενός διακόπτη 3p 100a mccb χυτευμένης θήκης είναι συνήθως κατασκευασμένο από πλαστικό υψηλής αντοχής ή παρόμοια μονωτικά υλικά. Οι διακόπτες κυκλώματος 3p 100a 400V mccb με χυτή θήκη χρησιμοποιούνται κυρίως για διανομή ρεύματος και για προστασία κυκλωμάτων και ηλεκτρικού εξοπλισμού από σφάλματα όπως υπερφόρτωση και βραχυκύκλωμα. Τα MCCB επιτρέπουν επίσης σπάνια εναλλαγή κυκλωμάτων υπό κανονικές συνθήκες. Σχεδιασμένοι με μια ισορροπία μεταξύ της απόδοσης προστασίας και της λειτουργικής ευκολίας, οι διακόπτες κυκλώματος 3p 100a 400V mccb με χυτή θήκη αποτελούν βασικό στοιχείο σε βιομηχανικά, εμπορικά και οικιακά δίκτυα διανομής.
Όλα τα κύρια εξαρτήματα ενός διακόπτη 400v χυτευμένης θήκης 3p 100a mccb, συμπεριλαμβανομένου του μηχανισμού λειτουργίας, του συστήματος επαφής, της μονάδας πυρόσβεσης τόξου και της συσκευής διακοπής, είναι ενσωματωμένα σε ένα μόνο μονωμένο περίβλημα. Ο σχεδιασμός της συμπαγούς δομής παρέχει σχετικά υψηλό επίπεδο προστασίας, αποτρέποντας αποτελεσματικά την είσοδο σκόνης και ξένων αντικειμένων, διασφαλίζοντας παράλληλα την ασφαλή λειτουργία. Πολλά σχέδια λειτουργικών μονάδων, όπως πηνίο τροφοδοσίας υπό τάση, μηχανοκίνητο πρόγραμμα οδήγησης και συνδεδεμένα εξαρτήματα, υιοθετούν μια αρθρωτή προσέγγιση για να κάνουν ένα MCCB ευκολότερο να επεκτείνει τις λειτουργίες και να πραγματοποιήσει συντήρηση.
Ο πρωταρχικός ρόλος ενός ασφαλειοδιακόπτη 400v χυτευμένης θήκης 3p 100a mccb είναι να παρέχει προστασία υπερφόρτωσης με χρονική καθυστέρηση και στιγμιαία προστασία από βραχυκυκλώματα. Η προστασία υπερφόρτωσης επιτυγχάνεται μέσω μιας μονάδας θερμικής διακοπής. Όταν το ρεύμα υπερβεί μια προκαθορισμένη τιμή για μια ορισμένη περίοδο, ο διακόπτης προστασίας κυκλώματος 3p 100a mccb διαμορφωμένης θήκης ενεργοποιείται μετά από μια καθυστέρηση για να αποφευχθεί η ζημιά από υπερθέρμανση. Εν τω μεταξύ, η προστασία από βραχυκύκλωμα αντιμετωπίζεται από μια μαγνητική μονάδα απενεργοποίησης, η οποία αποκρίνεται σχεδόν αμέσως, συνήθως μέσα σε δεκάδες χιλιοστά του δευτερολέπτου. Όταν εμφανίζεται υψηλό ρεύμα σφάλματος, ένας διακόπτης προστασίας κυκλώματος 3p 100a mccb θα μπορούσε να προστατεύσει τον εξοπλισμό τόσο από θερμική όσο και από ηλεκτροδυναμική καταπόνηση. Ορισμένα προηγμένα μοντέλα προσφέρουν επίσης προστασία βραχυπρόθεσμης καθυστέρησης και προστασία γείωσης.
Η ικανότητα διακοπής αναφέρεται στο μέγιστο ρεύμα σφάλματος που μπορεί να διακόψει με ασφάλεια ο διακόπτης. Οι διακόπτες κυκλώματος 3p 100a mccb με χυτή θήκη προσφέρουν γενικά σημαντικά υψηλότερη ικανότητα διακοπής από τους μικροσκοπικούς διακόπτες κυκλώματος για να μπορούν να διακόπτουν τα μεγαλύτερα ρεύματα σφάλματος που μπορεί να προκύψουν σε συστήματα διανομής 400 V. Αυτό εξασφαλίζει αξιόπιστη λειτουργία ακόμη και υπό σοβαρές συνθήκες βλάβης και βοηθά στην αποφυγή της κλιμάκωσης των ατυχημάτων.
Οι διακόπτες κυκλώματος 3p 100a mccb με χυτή θήκη υποστηρίζουν διάφορες μεθόδους εγκατάστασης, όπως σταθερό τύπο στερεώματος, τύπο βύσματος και αποσπώμενο τύπο, ώστε να μπορούν να προσαρμόζονται σε διαφορετικές διαμορφώσεις πίνακα. Τα MCCB 3P 100A προσφέρουν επίσης πολλαπλούς τρόπους λειτουργίας, συμπεριλαμβανομένης της χειροκίνητης και της μηχανοκίνητης λειτουργίας. Μπορεί επίσης να εξοπλιστεί με αξεσουάρ, όπως βοηθητικές επαφές και επαφές συναγερμού για την ενεργοποίηση της απομακρυσμένης ένδειξης και ελέγχου.
Οι διακόπτες κυκλώματος 3P 100A με χυτή θήκη είναι ικανοί να λειτουργούν αξιόπιστα σε σχετικά σκληρά περιβάλλοντα. Με μεγάλη διάρκεια ζωής και υψηλή μηχανική και ηλεκτρική αντοχή, ικανοποιούν τις απαιτητικές απαιτήσεις διαφορετικών εφαρμογών για αξιόπιστη προστασία κυκλώματος.
|
Ονομαστικό ρεύμα |
100 Α |
|
Ικανότητα διακοπής βραχυκυκλώματος σέρβις |
35kA; 50 kA |
|
Αριθμός Πολωνών |
3P; 3 πόλο? 3 φάση |
|
Συχνότητα |
50/60 Hz |
|
Ονομαστική τάση εργασίας |
400 V; 415 V |
|
Ονομαστική τάση μόνωσης |
800 V |
|
Μηχανική διάρκεια ζωής |
20000 φορές |
|
Ηλεκτρική διάρκεια ζωής |
3000 φορές |
|
Απόσταση τόξου |
≤50 mm |
| Λειτουργία προϊόντος | Πόλος | Διάσταση | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| Μ1-63Μ | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| Μ1-125Μ | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| Μ1-250Μ | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| Μ1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| Μ1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| Μ1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| Μ1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| Μ1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
