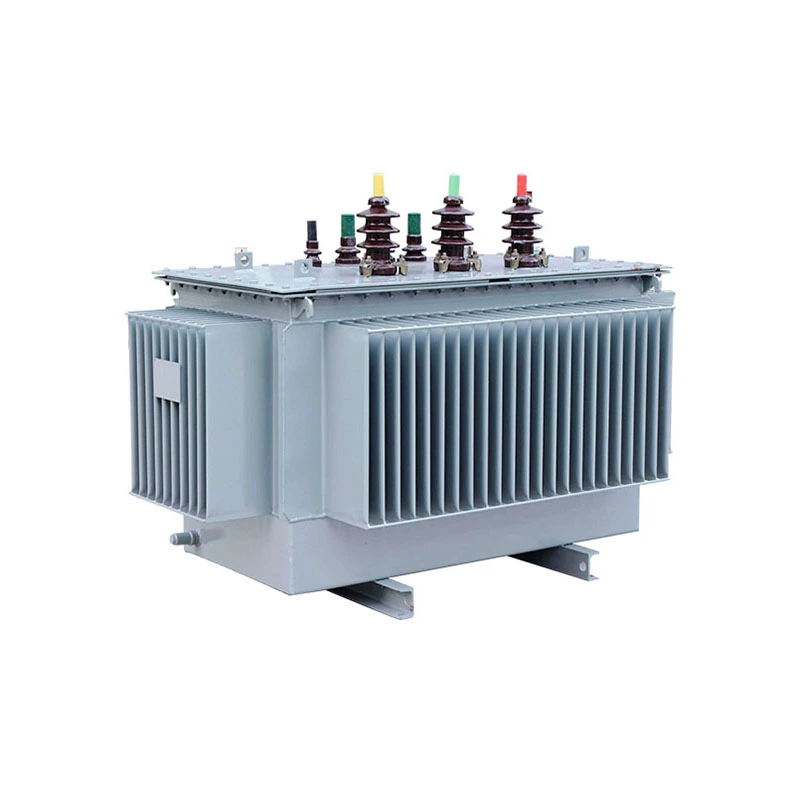

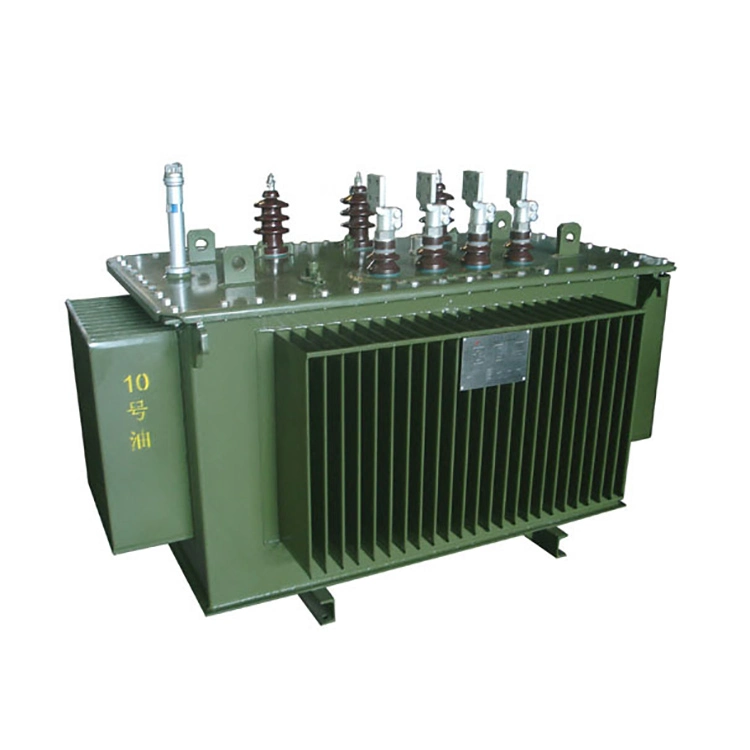

Μετασχηματιστής άμορφου κράματος χαλκού 3 φάσεων Step Up 100 kva

Ο μετασχηματιστής άμορφου κράματος χαλκού 3 φάσεων βαθμίδας 100 kva μπορεί να χωριστεί σε δύο τύπους: τύπου βυθισμένου στο λάδι και ξηρού τύπου. Ο μετασχηματιστής βυθισμένου σε λάδι υιοθετεί τη μέθοδο ψύξης ONAN. Ενώ ο μετασχηματιστής διανομής ξηρού τύπου χρησιμοποιεί φυσική ψύξη αέρα ή εξαναγκασμένη ψύξη αέρα για να διαχέει τη θερμότητα που παράγεται κατά τη λειτουργία. Ο επαρκής αερισμός και η ομαλή ροή αέρα είναι ζωτικής σημασίας για τους μετασχηματιστές διανομής ξηρού τύπου για την πρόληψη της υπερθέρμανσης και τη διατήρηση της υψηλής λειτουργικής απόδοσης των μετασχηματιστών.

Ο πυρήνας του μετασχηματιστή άμορφου κράματος είναι κατασκευασμένος από λωρίδες άμορφου κράματος με βάση το σίδηρο. Το πάχος των χαλύβδινων λωρίδων είναι μόνο 0,02 έως 0,03 mm. Παράγεται μέσω της ταχείας διαδικασίας ψύξης του τηγμένου χάλυβα. Τα εσωτερικά άτομα είναι διατεταγμένα σε ακανόνιστο άμορφο μοτίβο χωρίς τη δομή κόκκων από πυριτικό χάλυβα. Αυτό μειώνει σημαντικά την απώλεια υστέρησης και την απώλεια δινορευμάτων από τη θεμελιώδη πηγή του υλικού.

Χάρη στη σχεδίαση εξοικονόμησης ενέργειας του μετασχηματιστή άμορφου κράματος, η απόδοση ολόκληρου του συστήματος υπερβαίνει κατά πολύ αυτή των συνηθισμένων μετασχηματιστών διανομής από χάλυβα πυριτίου. Ακόμα κι αν ο εξοπλισμός λειτουργεί συνεχώς χωρίς διακοπή καθ' όλη τη διάρκεια του έτους, μπορεί να μειώσει σημαντικά το κόστος λειτουργίας και συντήρησης ηλεκτρικής ενέργειας ελαχιστοποιώντας τις απώλειες σιδήρου. Είναι ο προτιμώμενος εξοπλισμός για κατανεμημένους νέους σταθμούς ηλεκτροπαραγωγής ενέργειας σε υπερπόντιες εγκαταστάσεις μηχανικής.

Τεχνική παράμετρος:

Ε: Όταν χρησιμοποιείτε μετασχηματιστή άμορφου κράματος χαλκού 3 φάσεων 100 kva, ποιες είναι οι σημαντικές διαφορές στα χαρακτηριστικά του ρεύματος εισόδου μαγνήτισης σε σύγκριση με τους παραδοσιακούς μετασχηματιστές από φύλλο πυριτίου;

Α: Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές φύλλου πυριτίου, τα χαρακτηριστικά του ρεύματος εισβολής μαγνήτισης του μετασχηματιστή άμορφου κράματος εμφανίζουν σημαντικές διαφορές: Λόγω της χαμηλότερης πυκνότητας μαγνητικής ροής κορεσμού του άμορφου κράματος, περίπου 1,55 Τ, χαμηλότερη από αυτή του φύλλου πυριτίου χάλυβα 1,75 Τ, και του μαγνητισμού περίπου 000. Το ρεύμα εισόδου διέγερσης μπορεί να φτάσει 10-15 φορές το ονομαστικό ρεύμα (ενώ για το παραδοσιακό φύλλο πυριτίου είναι 5-8 φορές). Εν τω μεταξύ, η σταθερά χρόνου αποσύνθεσης του ρεύματος εισόδου είναι μεγαλύτερη και το αρμονικό περιεχόμενο, ειδικά η δεύτερη αρμονική, αυξάνεται επίσης σημαντικά. Αυτά τα χαρακτηριστικά καθιστούν τον μετασχηματιστή άμορφου κράματος χαλκού 3 φάσεων 100 kva πιο επιρρεπής σε βαθύ κορεσμό κατά το κλείσιμο του διακόπτη, δημιουργώντας υψηλότερα και πιο επίμονα ρεύματα κρούσης. Αυτό όχι μόνο αυξάνει τον κίνδυνο λανθασμένης ενεργοποίησης των ανοδικών διακοπτών κυκλώματος και εκρήξεων ασφαλειών, αλλά μπορεί επίσης να προκαλέσει βλάβη από μηχανική καταπόνηση στον ευαίσθητο στην κρούση πυρήνα άμορφου κράματος.

Επομένως, απαιτούνται ειδικές στρατηγικές σχεδιασμού και λειτουργίας, όπως το κλείσιμο επιλογής φάσης, η προσαρμογή των ρυθμίσεων προστασίας και η επιλογή CT με ισχυρότερες δυνατότητες κατά του κορεσμού.

Μετασχηματιστής άμορφου κράματος σε επεξεργασία

Εξοπλισμός

Εργαστήριο εξέτασης

Μετασχηματιστής στη ναυτιλία
