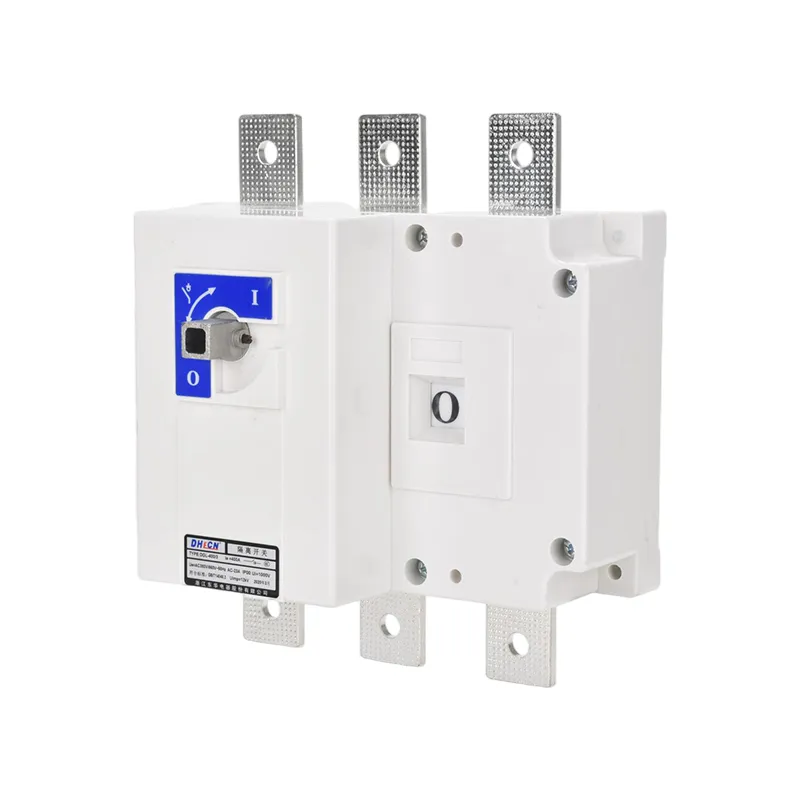

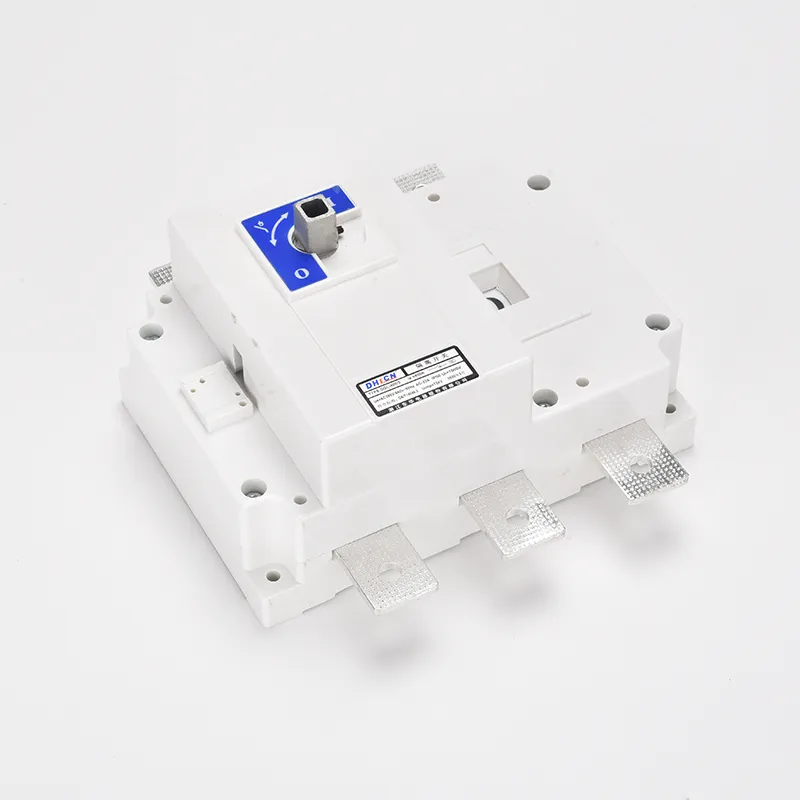

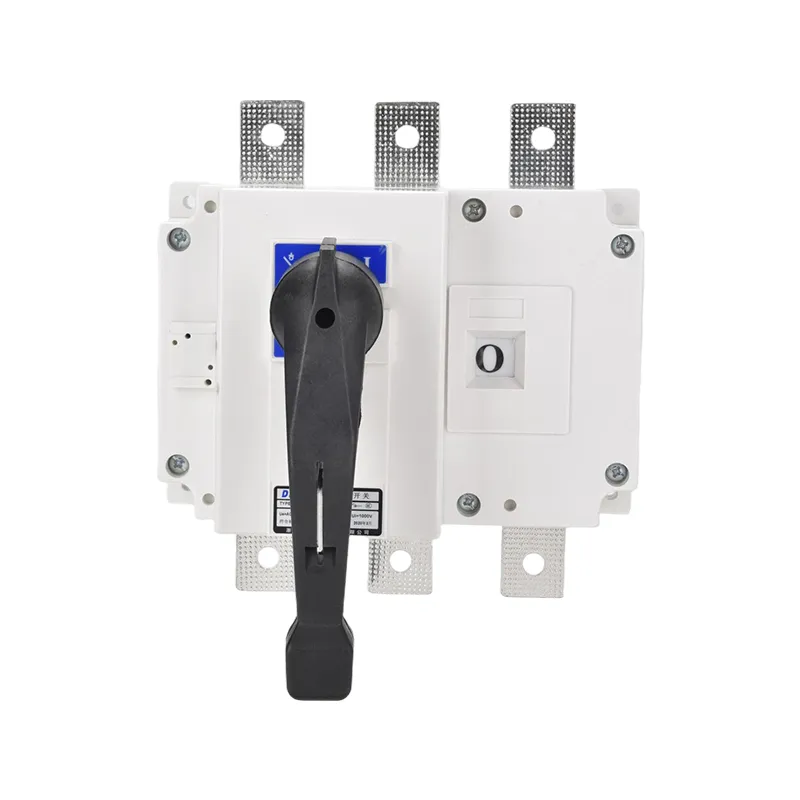

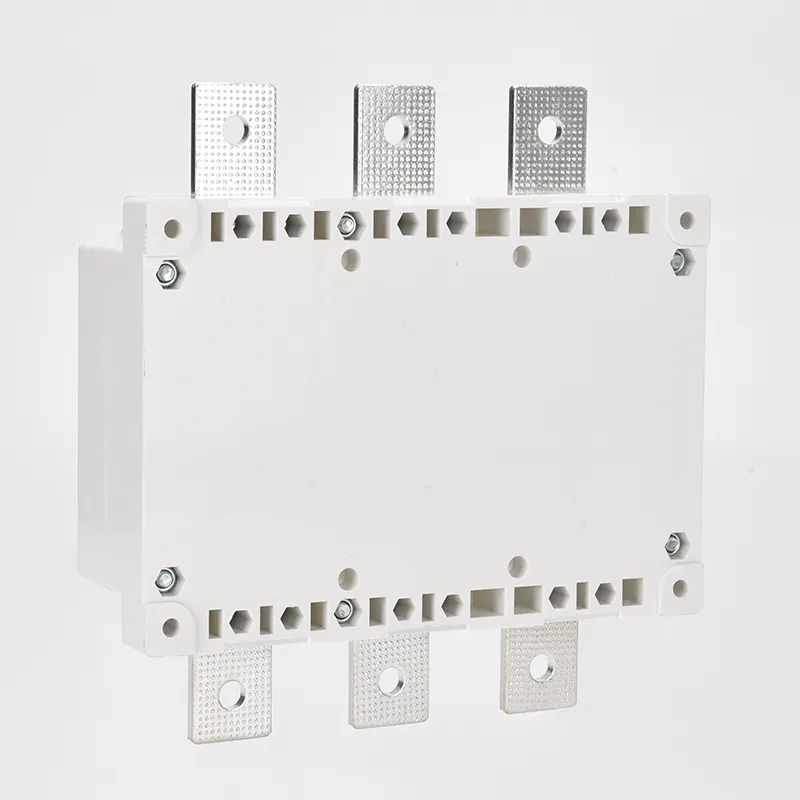

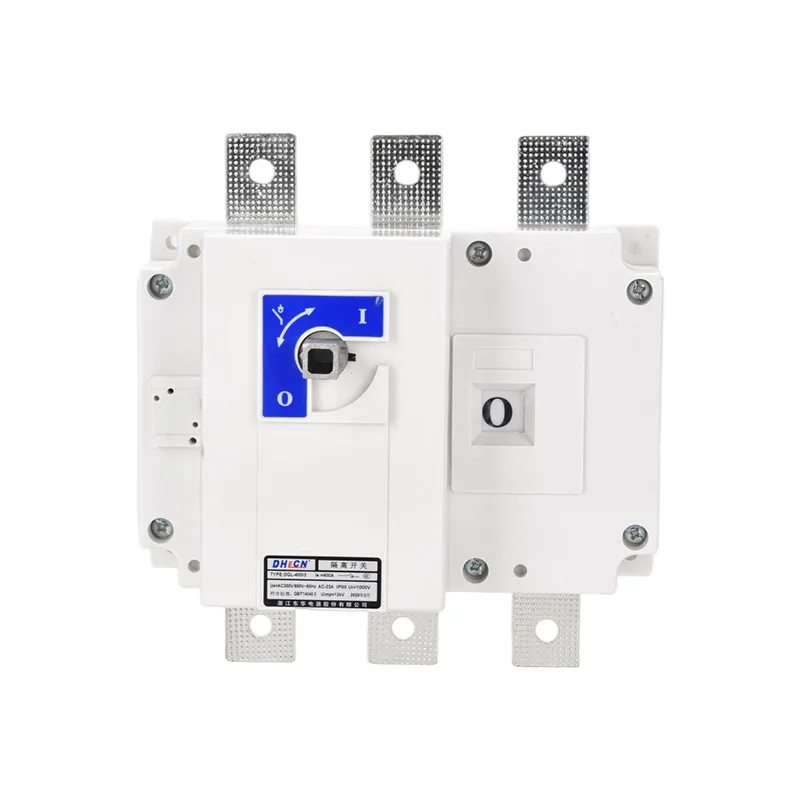

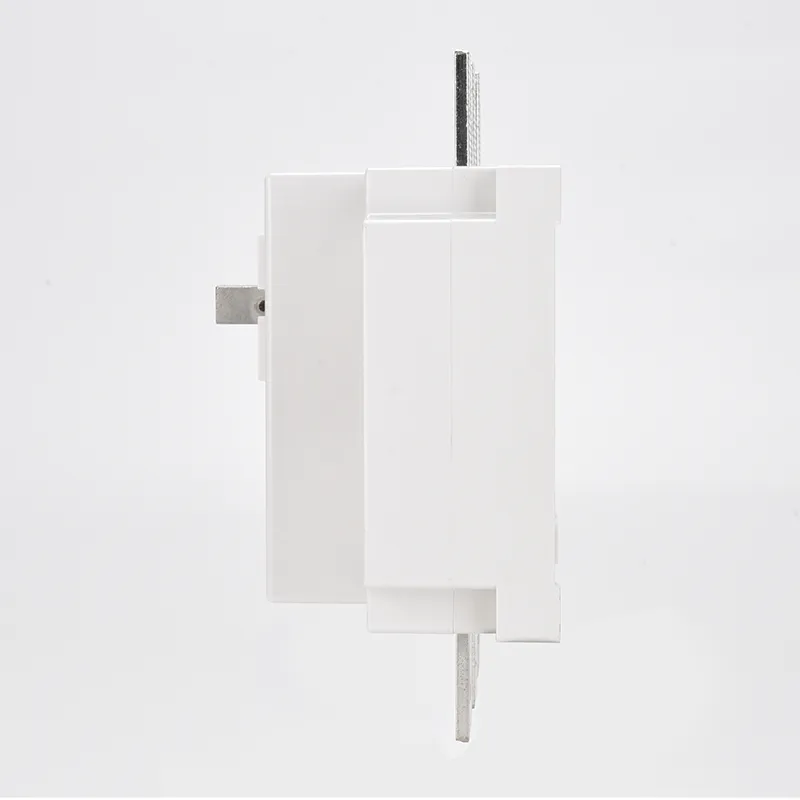

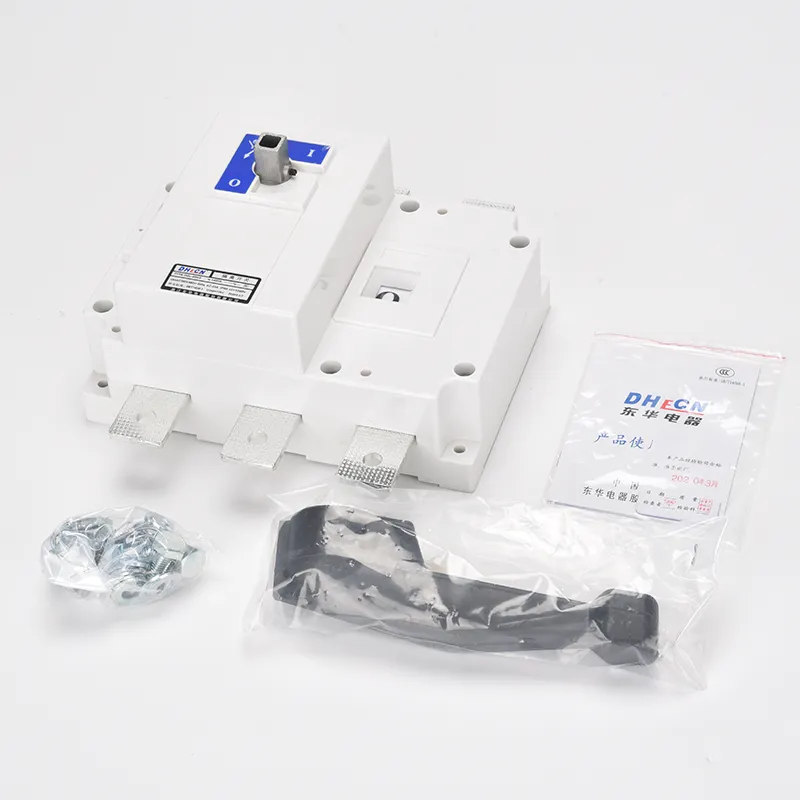

Διακόπτης απομόνωσης 100 Amp 3 Phase 100a

Ένας διακόπτης απομόνωσης 3 φάσεων 100 amp 100a είναι μια συσκευή μεταγωγής σχεδιασμένη για τριφασικά συστήματα AC. Χρησιμοποιείται κυρίως για απομόνωση κυκλώματος και για κατασκευή ή διακοπή κυκλωμάτων υπό συνθήκες χωρίς φορτίο.

Βασικές Λειτουργίες

1.Circuit Isolation: Συνδέει ή αποσυνδέει με ασφάλεια τα κυκλώματα χωρίς συνθήκες φορτίου, για να εξασφαλίσει την ασφαλή συντήρηση.

2.Operational Adjustment: Λειτουργεί σε συντονισμό με διακόπτες κυκλώματος για αλλαγή της κατάστασης λειτουργίας του εξοπλισμού.

3. Λειτουργίες χωρίς φορτίο: Επιτρέπει την εναλλαγή γραμμών χωρίς φορτίο ή μετασχηματιστών χωρίς φορτίο εντός και εκτός λειτουργίας.

4. Visible Break Point: Παρέχει ένα σαφές σημείο αποσύνδεσης, για να διευκολύνει την επιθεώρηση και τη συντήρηση.

Τεχνικά Χαρακτηριστικά

1. Βελτιστοποιημένη δομή: Ο διακόπτης απομόνωσης 3 φάσεων 100 amp 100a υιοθετεί έναν ενιαίο μηχανισμό λειτουργίας. Οι τοξωτές κινούμενες επαφές και οι σταθερές επαφές λειτουργούν από κοινού, για να εξασφαλίσουν την ταυτόχρονη εναλλαγή και των τριών φάσεων. Αυτό μειώνει την απόκλιση της διαδρομής επαφής και βελτιώνει την αξιοπιστία.

2.Ευκολία εγκατάστασης και συντήρησης: Ο συμπαγής σχεδιασμός του διακόπτη απομόνωσης 3 φάσεων 100 amp 100a επιτρέπει την άνετη εγκατάσταση και διατηρεί το κόστος συντήρησης χαμηλό.

Παράμετρος προϊόντος:

lth (A)	125Α	160Α	200Α	250Α	315Α	400Α	500Α	630Α	1000Α	1250Α	1600Α	2000Α	2500Α	3150Α	4000Α
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Διηλεκτρική αντοχή (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Ρεύμα εργασίας le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Ισχύς κινητήρα (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Δυνατότητα κατασκευής και κατάρριψης
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Αιχμή KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Μηχανική ζωή (φορές)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Ηλεκτρική ζωή (φορές)
Ue=660V Ονομαστικό ρεύμα le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Βάρος (kg)
3 πόλοι	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 πόλοι	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Ροπή λειτουργίας (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Τύπος	Μέγεθος πλαισίου και μέγεθος εγκατάστασης
GL-125~630A	A	B	C	D	Δ1	E	φL	J	J1	K	N	P	R	S	T	U	φΧ	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Τύπος	Μέγεθος
GL-125~630A	I	M	Z	W	Q
125Α	55	5.5	85	190	218
160Α	55	5.5	85	190	218
200Α	55	5.5	85	190	218
250Α	55	5.5	85	190	218
315Α	60	6.5	130	240	270
400Α	60	6.5	130	240	270
500Α	60	6.5	130	240	270
630Α	60	6.5	130	240	270

Τύπος	Μέγεθος πλαισίου και μέγεθος εγκατάστασης
GL-1000~4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250Α/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500Α/3	378	455	355	355	186	80	127	10	78.5
2000-2500Α/4	492	455	470	470	248	80	127	10	78.5
3150-4000Α/3	378	514	355	355	186	120	157	12	78.5
3150-4000Α/4	492	514	470	470	248	120	157	12	78.5

Συχνές ερωτήσεις προϊόντος:

Ε: Μπορεί ο διακόπτης απομόνωσης 3 φάσεων 100 amp 100a να λειτουργήσει υπό φορτίο;
A: Όχι. Ο διακόπτης απομόνωσης 3 φάσεων 100 amp 100a προορίζεται για χρήση υπό συνθήκες χωρίς φορτίο. Δεν πρέπει να χρησιμοποιείται για τη δημιουργία ή τη διακοπή κυκλωμάτων που φέρουν κανονικό ρεύμα λειτουργίας. Για την εναλλαγή φορτίου, θα πρέπει να χρησιμοποιείται διακόπτης κυκλώματος ή διακόπτης διακοπής φορτίου.
Ε: Ποια υλικά χρησιμοποιούνται συνήθως σε έναν διακόπτη απομόνωσης 3 φάσεων 100 amp 100a;
Α: Οι υψηλής ποιότητας διακόπτες απομόνωσης 3 φάσεων 100 amp διαθέτουν γενικά επιβραδυντικά φλόγας ή ενισχυμένα θερμοπλαστικά/μεταλλικά περιβλήματα, επαφές χαλκού από χαλκό ή επάργυρο για χαμηλή αντοχή και ανθεκτικότητα και στιβαρούς μηχανισμούς λειτουργίας από χάλυβα ή κράμα. Αυτά εξασφαλίζουν μεγάλη διάρκεια ζωής και αξιόπιστη λειτουργία.
Ε: Πώς διαφέρει ένας διακόπτης απομόνωσης 3 φάσεων 100 amp 100a από έναν διακόπτη κυκλώματος 3 φάσεων 100 amp;
Α: Ένας διακόπτης κυκλώματος 3 φάσεων 100 amp μπορεί να διακόψει τα ρεύματα φορτίου και σφάλματος, ενώ ένας διακόπτης απομόνωσης 3 φάσεων 100 amp παρέχει αποσύνδεση μόνο υπό συνθήκες χωρίς φορτίο. Ο ρόλος της φάσης 100 amp 3 είναι να εγγυάται έναν ορατό, αξιόπιστο διαχωρισμό για ασφάλεια, ενώ οι λειτουργίες προστασίας παραμένουν με ασφάλειες ή διακόπτες.
