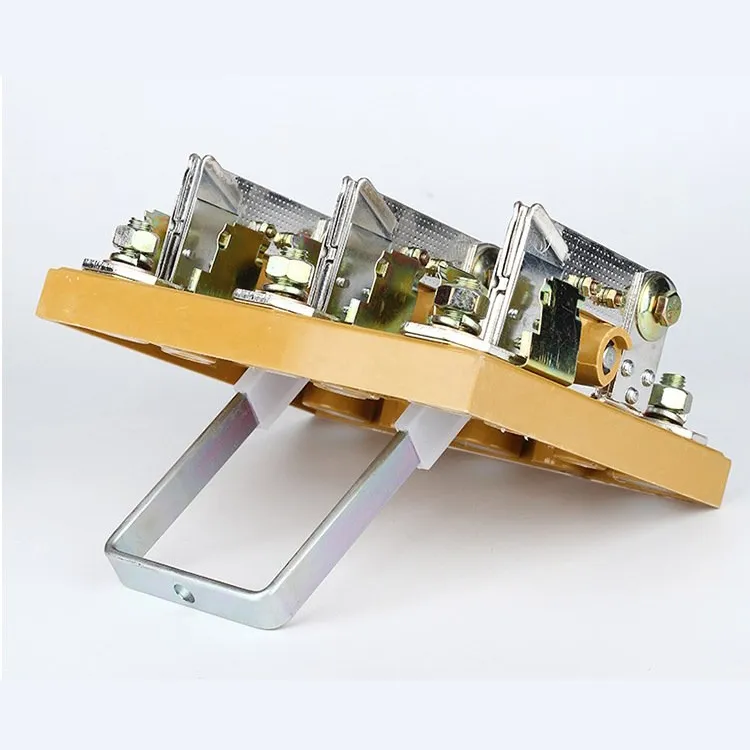

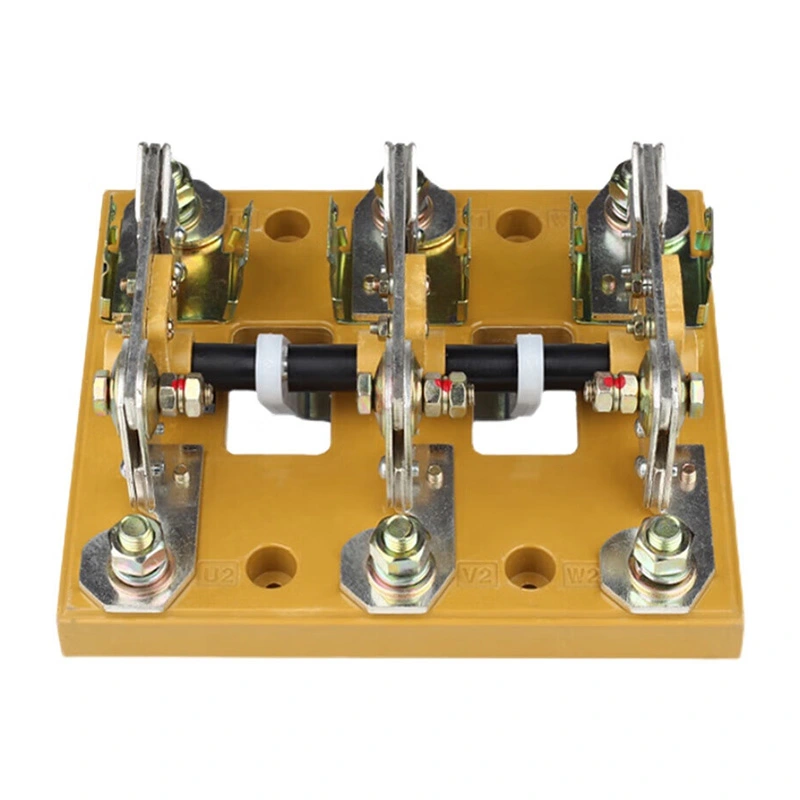

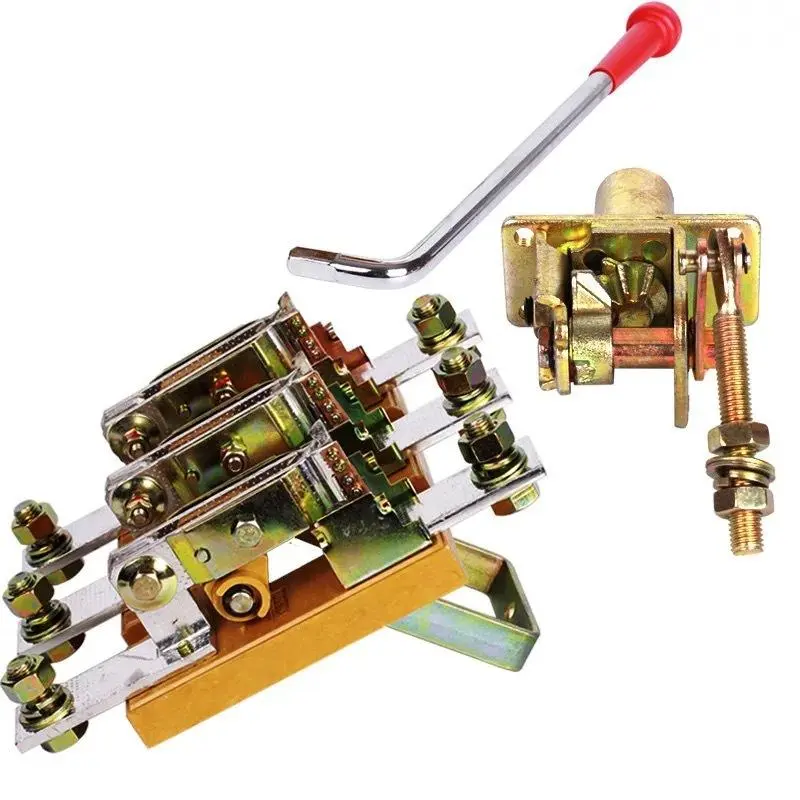

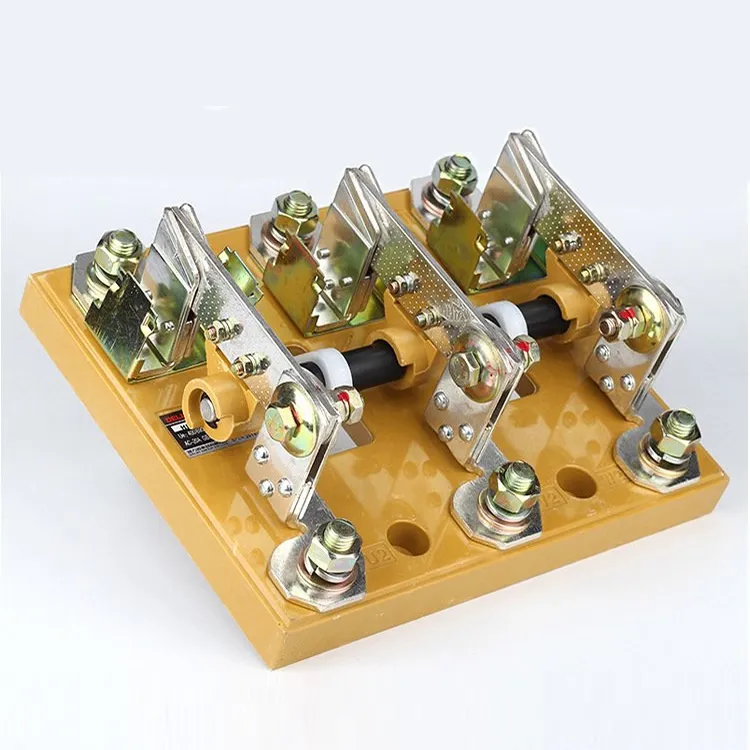

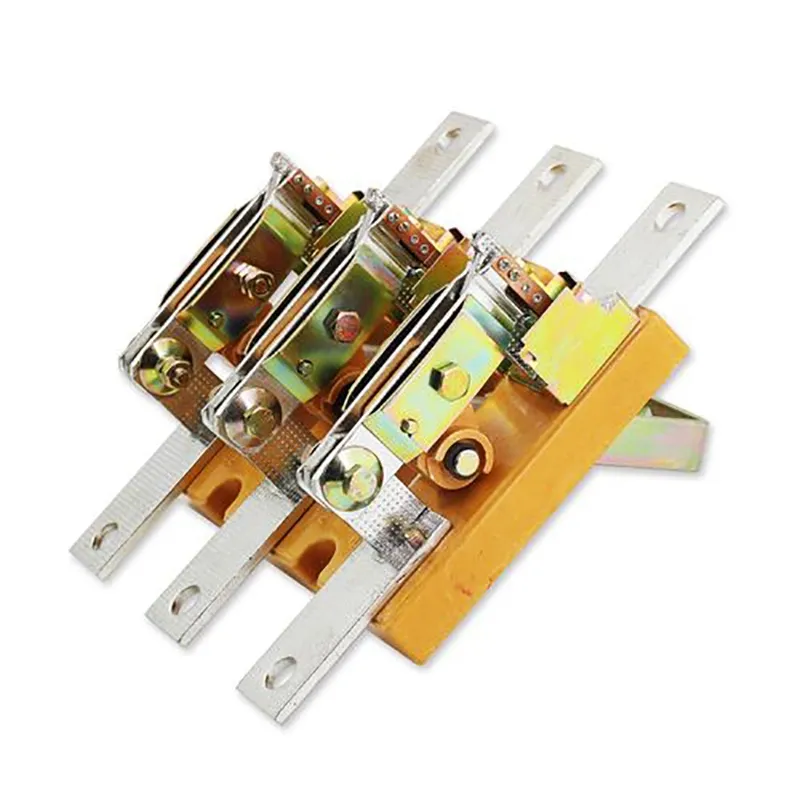

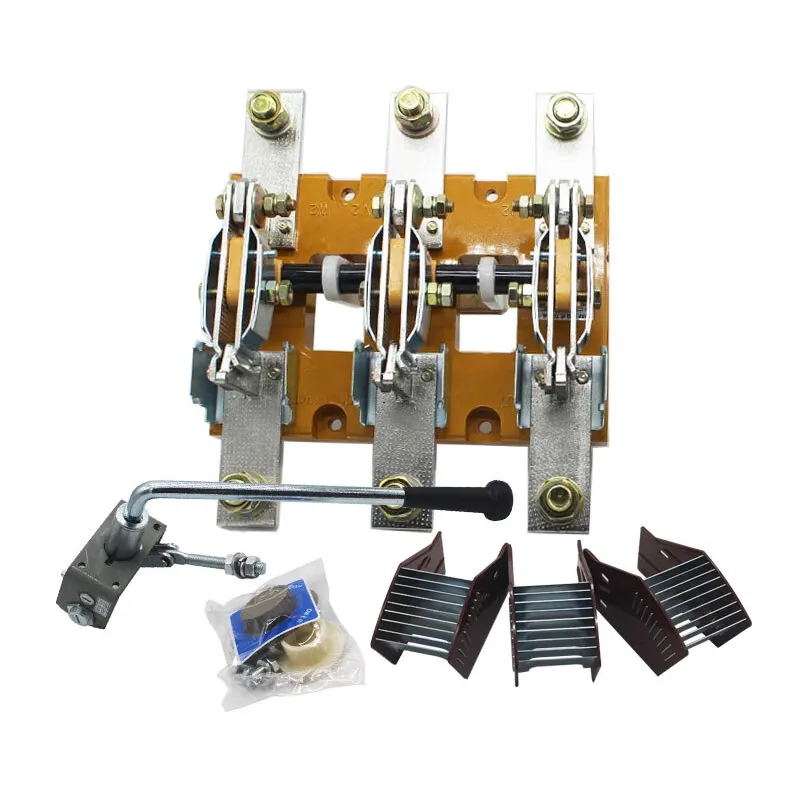

Διακόπτης Αποσύνδεσης 3 Φάσεων Ηλεκτρικό ερμάριο 800 Amp

Για την παραγωγή ενός αξιόπιστου διακόπτη αποσύνδεσης 3 φάσεων ηλεκτρικού ερμαρίου 800 amp, η Wenzhou XiFa Electric Power Equipment Co., Ltd υιοθετεί επαφές από χαλκό υψηλής ποιότητας και στιβαρό περίβλημα για να εξασφαλίσει μεγάλη διάρκεια ζωής. Εν τω μεταξύ, κάθε διακόπτης αποσύνδεσης 3 φάσεων ηλεκτρικού ντουλαπιού 800 amp έχει συμπαγή και απλή σχεδίαση όχι μόνο για να παρέχει ένα εμφανές σημείο αποσύνδεσης οπτικά αλλά και για τοποθέτηση σε πάνελ ή τοίχο. Εν τω μεταξύ, είναι απαραίτητο σε κάθε ηλεκτρικό ντουλάπι 800 amp 3 φασικός διακόπτης αποσύνδεσης να υποβληθεί στις εργοστασιακές δοκιμές πριν από τη γρήγορη αποστολή.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Ένας διακόπτης αποσύνδεσης 3 φάσεων 800 amp είναι μια συσκευή που χρησιμοποιείται κυρίως για την απομόνωση πηγών ισχύος, την εκτέλεση λειτουργιών μεταγωγής και τη σύνδεση ή την αποσύνδεση κυκλωμάτων χαμηλού ρεύματος. Δεν έχει δυνατότητα κατάσβεσης τόξου. Όταν βρίσκονται στην ανοιχτή θέση, οι επαφές διατηρούν μια καθορισμένη απόσταση μόνωσης με ένα σαφώς ορατό σπάσιμο. όταν βρίσκεται στην κλειστή θέση, ο διακόπτης μπορεί να μεταφέρει κανονικό ρεύμα λειτουργίας καθώς και να αντέχει σε μη φυσιολογικές συνθήκες, όπως ρεύμα βραχυκυκλώματος, για καθορισμένο χρονικό διάστημα.

Στις περισσότερες περιπτώσεις, ο διακόπτης αποσύνδεσης 3 φάσεων 800 amp εφαρμόζεται ως απομονωτές χαμηλής τάσης, που σημαίνει ότι ονομάζονται για τάσεις κάτω από 1 kV. Αν και η αρχή λειτουργίας και η κατασκευή τους είναι σχετικά απλές, παράγονται σε μεγάλες ποσότητες και η αξιοπιστία τους είναι κρίσιμη. Ως αποτέλεσμα, διαδραματίζουν σημαντικό ρόλο στο σχεδιασμό, την κατασκευή και την ασφαλή λειτουργία των υποσταθμών και των σταθμών παραγωγής ενέργειας.

Το καθοριστικό χαρακτηριστικό ενός διακόπτη αποσύνδεσης 3 φάσεων 800 amp είναι ότι δεν μπορεί να διακόψει το ρεύμα φορτίου. μπορεί να ανοίξει ή να κλείσει μόνο όταν το κύκλωμα δεν έχει ρεύμα. Τυπικές αναφορές στον διακόπτη αποσύνδεσης 3 φάσεων 800 amp καλύπτουν τις λειτουργίες, τα χαρακτηριστικά, τις ταξινομήσεις, τις εφαρμογές, τις βελτιώσεις κατά της κακής λειτουργίας, τις πρακτικές συντήρησης και κοινά ζητήματα.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Παράμετρος Παραγωγής:

lth (A)	125Α	160Α	200Α	250Α	315Α	400Α	500Α	630Α	1000Α	1250Α	1600Α	2000Α	2500Α	3150Α	4000Α
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Διηλεκτρική αντοχή (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Ρεύμα εργασίας le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Ισχύς κινητήρα (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Δυνατότητα κατασκευής και κατάρριψης
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Αιχμή KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Μηχανική ζωή (φορές)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Ηλεκτρική ζωή (φορές)
Ue=660V Ονομαστικό ρεύμα le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Βάρος (kg)
3 πόλοι	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 πόλοι	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Ροπή λειτουργίας (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

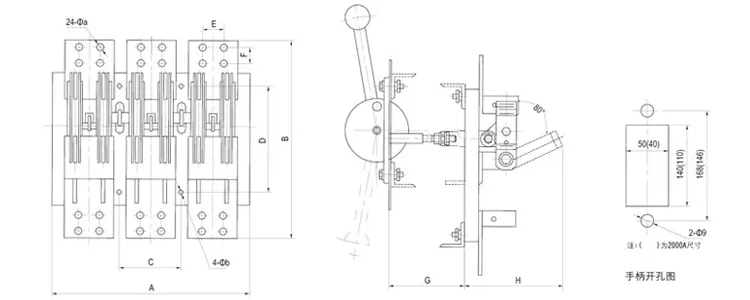

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

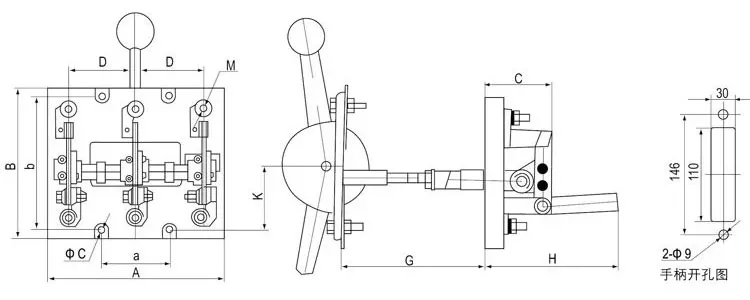

Τύπος		Μέγεθος πλαισίου (mm)						Μέγεθος εγκατάστασης (mm)
Τύπος		A	B	C	Γ1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	Μ8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	Μ8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	Μ8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	Μ8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	Μ12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	Μ12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	Μ16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	Μ16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-Μ12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-Μ12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-Μ12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-Μ12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-Μ12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-Μ12

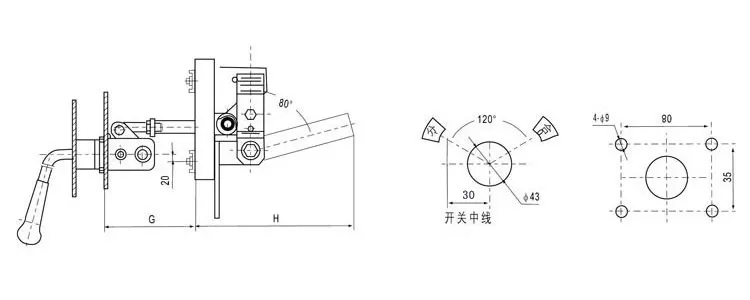

Τύπος	A	B	C	D	E	F	H	Φa	Φβ	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Συχνές ερωτήσεις παραγωγής:

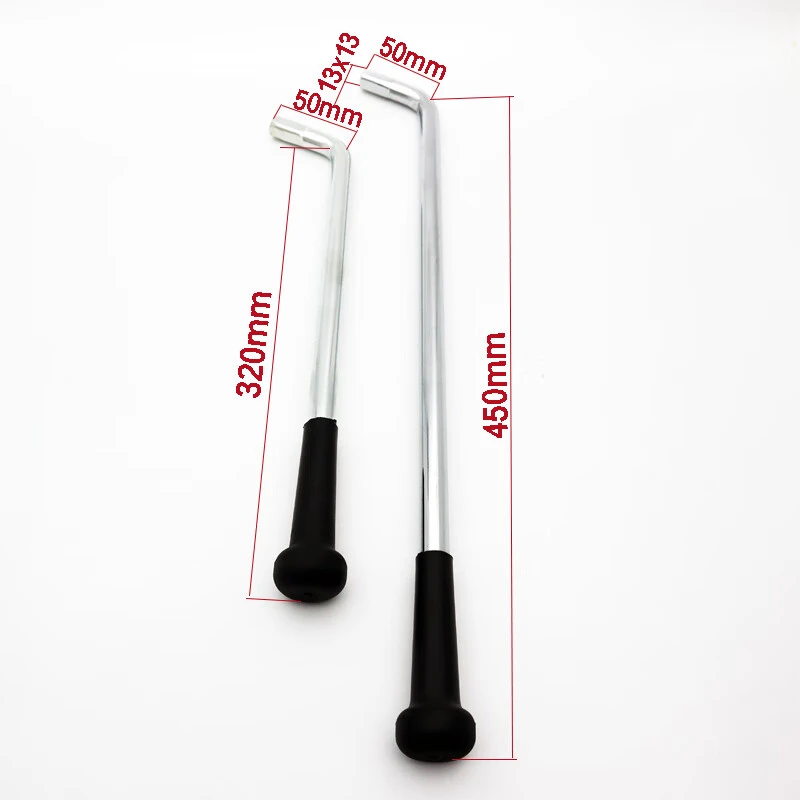

Ε: Πώς μπορώ να επιλέξω ανάμεσα σε διαφορετικούς τύπους λαβής (περιστροφικό έναντι μοχλού);

Α: Περιστροφικές λαβές: Συμπαγείς, που χρησιμοποιούνται συχνά σε κέντρα ελέγχου κινητήρα ή στενούς χώρους.

Λαβές μοχλού: Μεγαλύτερες και πιο ορατές, προτιμάται όταν απαιτείται σαφής ένδειξη ON/OFF.

Η επιλογή εξαρτάται από τον χώρο, την ορατότητα ασφαλείας και την προτίμηση του χειριστή.

Ε: Μπορεί ένας διακόπτης αποσύνδεσης 3 φάσεων 800 amp να τοποθετηθεί σε οποιονδήποτε προσανατολισμό;

Α: Γενικά, ένας διακόπτης αποσύνδεσης 3 φάσεων 800 amp θα πρέπει να τοποθετηθεί κατακόρυφα για να πληροί τις απαιτήσεις ασφάλειας και κωδικών. Ορισμένα σχέδια επιτρέπουν ευελιξία, αλλά ακολουθείτε πάντα τις οδηγίες του κατασκευαστή και τους τοπικούς ηλεκτρικούς κώδικες.

Ε: Ένας διακόπτης αποσύνδεσης 3 φάσεων 800 amp υποστηρίζει διαδικασίες lockout/tagout (LOTO);

Α: Ναι, περιλαμβάνει διακόπτη αποσύνδεσης 3 φάσεων 800 amp, τα περισσότερα μοντέλα είναι εξοπλισμένα με λαβές με δυνατότητα κλειδώματος για να διασφαλιστεί η συμμόρφωση με τις απαιτήσεις ασφαλείας lockout/tagout του OSHA. Αυτό επιτρέπει στους τεχνικούς να συντηρούν με ασφάλεια τον εξοπλισμό χωρίς κίνδυνο τυχαίας επανενεργοποίησης.
