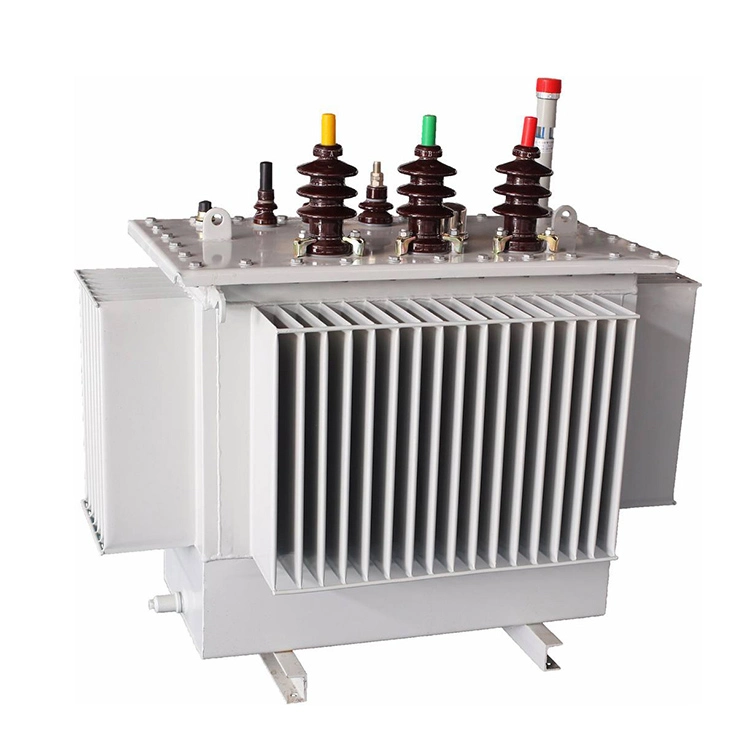

Ηλεκτρικός μετασχηματιστής χαμηλών απωλειών πλήρωσης λαδιού 160 kva

Λειτουργικά χαρακτηριστικά των μετασχηματιστών ισχύος βυθισμένου σε λάδι χαμηλής απώλειας:

1. Χαμηλό επίπεδο θορύβου: Ο ηλεκτρικός μετασχηματιστής χαμηλών απωλειών γεμάτη λάδι 160 kva διαθέτει συμπαγή σχεδιασμό και χρησιμοποιεί νέα υλικά και προηγμένες διαδικασίες κατασκευής για αποτελεσματική μείωση του λειτουργικού θορύβου. Είναι σχεδιασμένο χωρίς συντηρητή, γεγονός που έχει ως αποτέλεσμα χαμηλότερο συνολικό ύψος σε σύγκριση με τις συμβατικές μονάδες της ίδιας κατηγορίας.

2. Προηγμένη διαδικασία πλήρωσης κενού: Κατά τη διαδικασία σφράγισης, εφαρμόζεται μια τεχνική πλήρωσης λαδιού κενού για την πλήρη εξάλειψη της υγρασίας μέσα στη δεξαμενή του μετασχηματιστή. Μόλις σφραγιστούν, τα εσωτερικά εξαρτήματα δεν εκτίθενται στον αέρα. Αυτό αποτρέπει αποτελεσματικά την είσοδο οξυγόνου και υγρασίας στη μονάδα, η οποία διαφορετικά θα οδηγούσε σε υποβάθμιση της απόδοσης της μόνωσης, η οποία περιλαμβάνει τη γήρανση των μονωτικών υλικών και του διηλεκτρικού λαδιού.

3. Εκτεταμένη και αξιόπιστη διάρκεια ζωής: Το κάλυμμα της δεξαμενής και η φλάντζα της δεξαμενής των πλήρως σφραγισμένων ηλεκτρικών μετασχηματιστών χαμηλής απώλειας με πλήρωση λαδιού 160 kva συνδέονται με μπουλόνια ή συγκολλημένη κατασκευή. Αυτός ο σχεδιασμός απομονώνει πλήρως το μονωτικό λάδι από την επαφή με τον αέρα, γεγονός που εμποδίζει τη μόνωση να απορροφήσει την υγρασία. Ως αποτέλεσμα, ο ρυθμός γήρανσης της μόνωσης μειώνεται σημαντικά, επεκτείνοντας σημαντικά τη λειτουργική διάρκεια ζωής του ηλεκτρικού μετασχηματιστή χαμηλών απωλειών πλήρωσης πετρελαίου 160 kva.

4. Συμπαγές μέγεθος και αισθητική εμφάνιση: Η δεξαμενή ηλεκτρικού μετασχηματιστή χαμηλής απώλειας γεμάτη λάδι 160 kva χρησιμοποιεί πίνακες ψύξης τύπου κυματοειδούς πτερυγίου. Αυτά τα πάνελ προσαρμόζονται στις αλλαγές όγκου λαδιού που προκαλούνται από τις διακυμάνσεις της θερμοκρασίας μέσω της ελαστικής διαστολής και συστολής τους. Το κυματοειδές σχέδιο δεξαμενής προσφέρει ένα οπτικά ελκυστικό, συμπαγές σχήμα και απαιτεί μικρότερο αποτύπωμα εγκατάστασης.

Τεχνική Προδιαγραφή:

Βασικά σημεία για την καθημερινή συντήρηση μετασχηματιστών βυθισμένου σε λάδι

1. Επιθεώρηση και συντήρηση στάθμης λαδιού

Α. Η στάθμη λαδιού πρέπει να διατηρείται μεταξύ του ενός τετάρτου και των τριών τετάρτων της κλίμακας του μετρητή στάθμης λαδιού. Μια πολύ χαμηλή στάθμη λαδιού μπορεί να οδηγήσει σε ανεπαρκή μόνωση ή υπερθέρμανση. Μια πολύ υψηλή στάθμη λαδιού μπορεί να προκαλέσει μη φυσιολογική πίεση λαδιού.

Β. Η μέθοδος επιθεώρησης περιλαμβάνει την παρατήρηση της στάθμης λαδιού μέσω ενός διαφανούς μετρητή στάθμης λαδιού ή ενός μαγνητικού μετρητή στάθμης λαδιού. Η επιθεώρηση ενός ηλεκτρικού μετασχηματιστή χαμηλών απωλειών με πλήρωση πετρελαίου 160 kva πρέπει να πραγματοποιηθεί με τη διακοπή ρεύματος και τη σταθερή θερμοκρασία λαδιού. Κατά τη διάρκεια του χειμώνα, η στάθμη του λαδιού μπορεί να πέσει κατά πέντε έως δέκα τοις εκατό.

2. Έλεγχος ποιότητας λαδιού και αντικατάσταση

Α. Η δειγματοληψία για δοκιμές διενεργείται τουλάχιστον μία φορά το χρόνο. Η δοκιμή θα μετρήσει την τάση διάσπασης που πρέπει να είναι τουλάχιστον 35 kilovolt, την περιεκτικότητα σε υγρασία που δεν πρέπει να υπερβαίνει τα 20 μέρη ανά εκατομμύριο και την τιμή οξέος που δεν πρέπει να υπερβαίνει το 0,1 χιλιοστόγραμμα ΚΟΗ ανά γραμμάριο. Εάν αυτές οι τιμές υπερβαίνουν τα καθορισμένα όρια, το λάδι πρέπει να φιλτραριστεί ή να αντικατασταθεί.

Β. Ο κύκλος αντικατάστασης λαδιού είναι συνήθως οκτώ έως δέκα χρόνια, υπόκεινται σε προσαρμογή με βάση το συγκεκριμένο περιβάλλον λειτουργίας.

3. Παρακολούθηση θερμοκρασίας

Α. Η μέγιστη θερμοκρασία λαδιού δεν πρέπει να υπερβαίνει τους 85 βαθμούς Κελσίου για φυσική ψύξη ή τους 95 βαθμούς Κελσίου για την εξαναγκασμένη ψύξη. Το όριο αύξησης της θερμοκρασίας είναι 55 Kelvin.

Β. Η σκόνη και τα υπολείμματα στην επιφάνεια του ψυγείου πρέπει να καθαρίζονται τακτικά για να διασφαλίζεται ο σωστός αερισμός.
