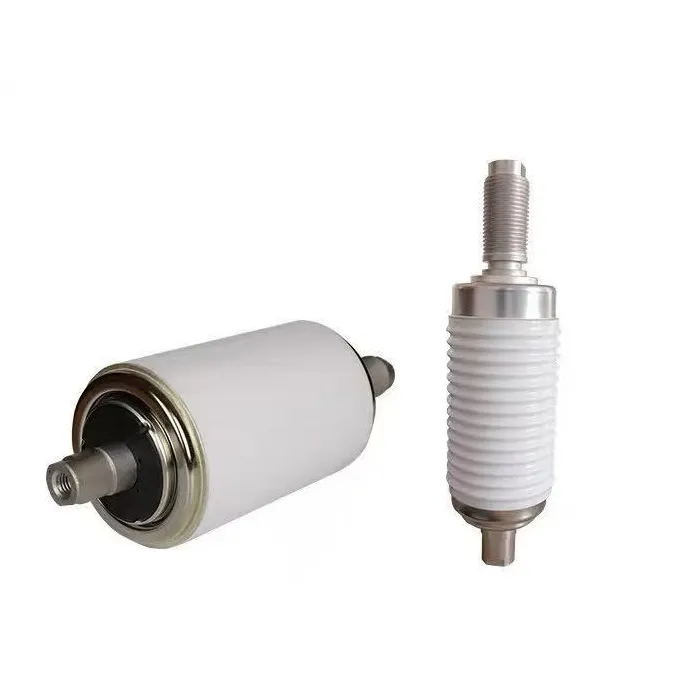

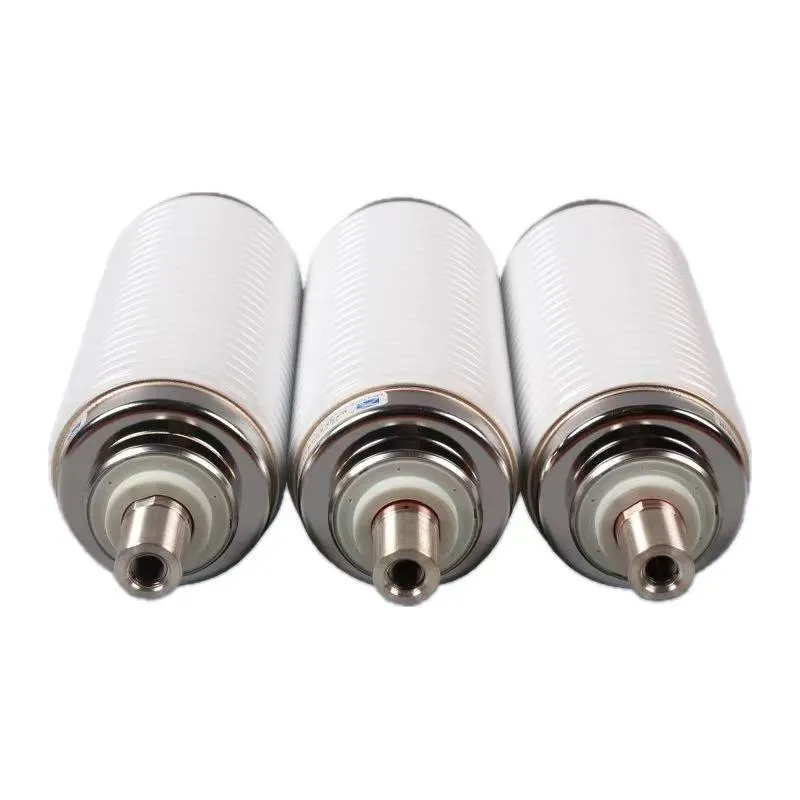

Διακόπτης 11kv 25ka Vcb φιάλης κενού

Ο διακόπτης φιάλης κενού 11kv 25ka vcb είναι το εξάρτημα πυρόσβεσης τόξου πυρήνα των διακοπτών κενού μέσης τάσης, που χρησιμοποιείται ευρέως σε συστήματα διανομής ισχύος 11 kV. Υιοθετεί ένα πλήρως σφραγισμένο κεραμικό κέλυφος, με επαφές κράματος CuCr50 και μέσο πυρόσβεσης τόξου υψηλού κενού (≤5×10-4 Pa), με συμπαγή δομή, μικρό βάρος και εξαιρετική απόδοση μόνωσης. Το ονομαστικό ρεύμα διακοπής βραχυκυκλώματος είναι 25kA, το ονομαστικό ρεύμα κυμαίνεται από 630A έως 2000A και η μηχανική ζωή είναι πάνω από 10.000 λειτουργίες, πληρώντας τα πρότυπα IEC 62271-100, κατάλληλο για εσωτερικούς διακόπτες σε βιομηχανικά και σενάρια διανομής ισχύος.

Η αρχή λειτουργίας του διακόπτη φιάλης κενού 11kv 25ka vcb βασίζεται στην κατάσβεση τόξου κενού: όταν κλείνει, η κινούμενη επαφή οδηγείται από τον μηχανισμό λειτουργίας για να έρθει σε επαφή με τη στατική επαφή, σχηματίζοντας μια διαδρομή ρεύματος. Κατά το άνοιγμα, οι επαφές διαχωρίζονται για να δημιουργήσουν ένα τόξο, το οποίο ψύχεται γρήγορα και σβήνει λόγω της χαμηλής πυκνότητας σωματιδίων στο κενό, με άμεση ανάκτηση διηλεκτρικής ισχύος. Κατά τη λειτουργία, το σύστημα θωράκισης απορροφά ενέργεια τόξου για να αποτρέψει την εναπόθεση μεταλλικών ατμών, ενώ η φυσούνα από ανοξείδωτο χάλυβα εξασφαλίζει αεροστεγανότητα κατά την κίνηση της επαφής, εξασφαλίζοντας σταθερή και αξιόπιστη λειτουργία του συστήματος ισχύος.

Φόντα:

Ισχυρή ικανότητα θραύσης: Διακόπτει αξιόπιστα το ρεύμα βραχυκυκλώματος 25 kA, πληρώντας τα πρότυπα IEC 62271-100.

Γρήγορο & Σταθερό: Το τόξο σβήνει σε χιλιοστά του δευτερολέπτου. χωρίς αναφλέξεις. Η ταχύτητα ανάκτησης του διηλεκτρικού είναι απαράμιλλη.

Μεγάλη διάρκεια ζωής και χαμηλή συντήρηση: Οι επαφές CuCr έχουν χαμηλή φθορά. μηχανική διάρκεια ζωής ≥10.000 λειτουργίες. σχεδόν χωρίς συντήρηση.

Ασφαλές και φιλικό προς το περιβάλλον: Χωρίς λάδι/αέριο. δεν υπάρχει κίνδυνος έκρηξης/πυρκαγιά. τόξο δεν εκτίθεται. χαμηλό θόρυβο και μηδενική ρύπανση.

Συμπαγές και αξιόπιστο: Μικρό μέγεθος, μικρό βάρος, υψηλή προσαρμοστικότητα σε εσωτερικούς χώρους διανομής. σταθερή απόδοση κάτω από δύσκολες συνθήκες.

FAQ

Ε: Πώς να εγκαταστήσετε και να συντηρήσετε τον διακόπτη κενού φιάλης 11kv 25ka vcb;

Α: Πρώτον, εγκαταστήστε κατακόρυφα στο VCB και εξασφαλίστε ομοκεντρικότητα με τον μηχανισμό λειτουργίας.

Δεύτερον, αποφύγετε μηχανικό σοκ και διατηρήστε το καθαρό/στεγνό κατά την εγκατάσταση.

Τέλος, δεν απαιτείται εσωτερική συντήρηση. αντικαταστήστε όταν η φθορά επαφής υπερβαίνει το όριο (≤3mm).

Ελέγχετε τακτικά τη μόνωση και τη στεγανότητα. ακολουθήστε τους κύκλους δοκιμών του κατασκευαστή.

Ε: Είναι συμβατό με συστήματα ισχύος 12kV;

Α: Ναι, είναι πλήρως συμβατό. Η ονομαστική τάση είναι 11 kV, η οποία έχει σχεδιαστεί για να ταιριάζει με το σύστημα διανομής ισχύος 12 kV, καλύπτοντας τις πραγματικές ανάγκες εφαρμογής των περισσότερων σεναρίων μέσης τάσης.

Ε: Ποιο υλικό επαφής χρησιμοποιείται και ποια είναι τα πλεονεκτήματά του;

Α: Υιοθετεί επαφές κράματος CuCr50, οι οποίες έχουν τα πλεονεκτήματα της χαμηλής φθοράς, της ισχυρής αντοχής στο τόξο και της μεγάλης διάρκειας ζωής, εξασφαλίζοντας σταθερή απόδοση θραύσης ακόμη και κάτω από ρεύμα βραχυκυκλώματος 25 kA

Συσκευασία και αποστολή προϊόντων:
